Optisk formmätning
Ojämnhet, form och topografi.
I en skanning.
Ojämnhet, cylindrisk form och yttopografi hos rotationssymmetriska precisionsdelar — beröringsfri via vitljusinterferometri, med 100 nm noggrannhet, i en enda mätomgång.
Utmaningen
Alla kritiska dimensioner – även i hål från 0,5 mm.
Ojämnheter, form och topografi hos små precisionsdelar registreras för närvarande vanligtvis med separata system. Detta kräver flera inställningar; interna geometrier under 1 mm är mycket svåra att komma åt enbart med beröring.
Om det gäller dig
- Taktila system är för långsamma för dig.
- Du kan inte komma åt interna geometrier mindre än 1 mm.
- Idag behöver man flera mätinstrument för en uppgift.
- Deras optiska ytor är för känsliga för att vidröras.
Taktil mätning
Probsystem mäter ytan punkt för punkt eller linje för linje. Att samla in fullständiga data om ytans form och ytjämnhet för en precisionsdel kräver motsvarande långa mättider per komponent.
Åtkomst till interna geometrier
Innerdiametrar under 1 mm är svåra att komma åt för sonder och många optiska processer – även om de innehåller funktionellt avgörande dimensioner, t.ex. för linsfästen och mikrohål.
Separata mätsystem
Att fånga ojämnheter, form och topografi på separata enheter innebär flera inställningar. Varje ändring introducerar en ny referenspunkt och gör det svårare att jämföra resultaten.
Känsliga ytor
Optiska funktionsytor får inte vidröras. Beröringsmätningar medför risk för repor och märken på ytor som måste förbli orörda.
Förfarandet
Form, ojämnheter och defekter i en beröringsfri mätkörning.
Vitt ljusinterferometri fångar rotationssymmetriska precisionsdelar över hela deras yta och levererar i ett enda svep de uppmätta kvantiteter som annars är fördelade över separata system.
Alla mätningar i en skanning
Ojämnheter (Ra, Rz, Sa), cylindrisk form och rundhet, yttopografi och defekter — i en enda mätomgång, utan omspänning.

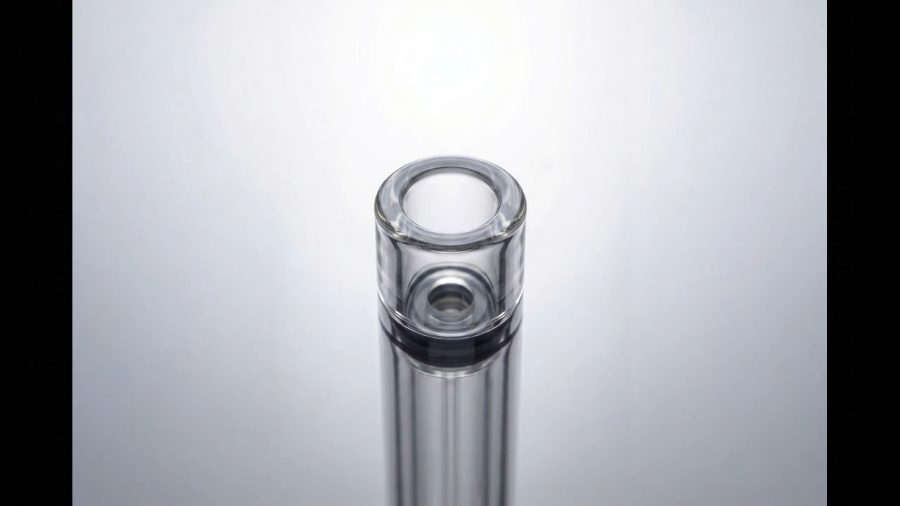

Intern geometri från 0,5 mm
Åtkomst till innerdiametrar från 0,5 mm — ett område som är oåtkomligt för taktila system och koordinatmätmaskiner.
Hela ytan 3D-topografi
Ingen enskild linje, ingen provprofil: hela området registreras – form, vågighet och lokala defekter i samma datamängd.

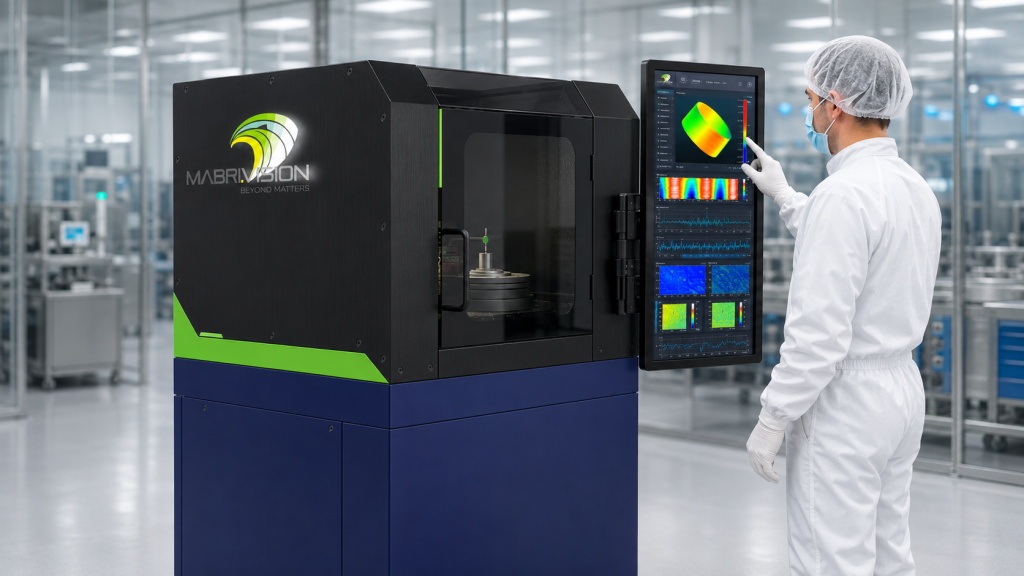

Nyckelfärdiga testlösningar
Baserad på vitljusinterferometri, utvecklad i Aachen. Service och support från en enda källa – från mätkoncept till driftsystem.
Seriell testning
Används under mätningar.

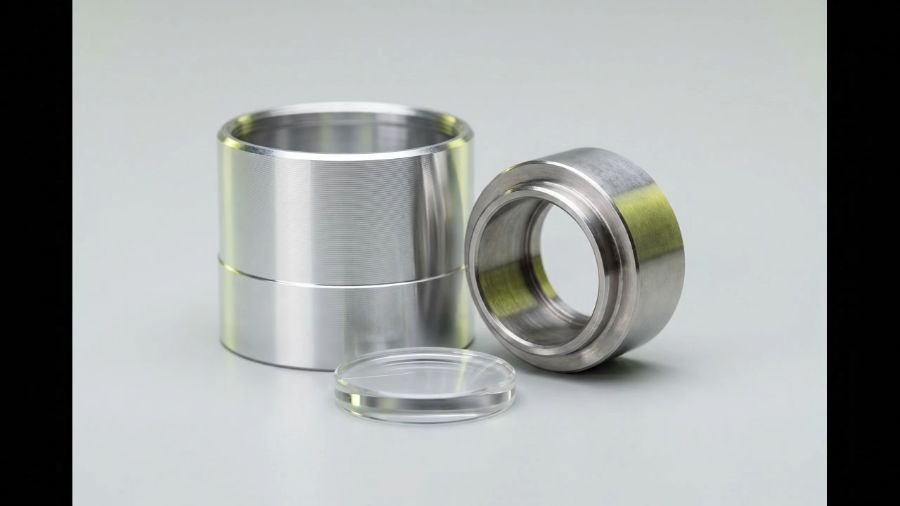

Vi mäter rotationssymmetriska precisionsdelar med interna geometrier från 0,5 mm – form, ojämnheter och defekter kontaktlöst i en skanning, med dokumenterade bevis för varje del.
Utvärderingar baserade på verkliga mätningar.
Tre exempelutvärderingar — formavvikelse, defektanalys och invändig ytinspektion. Komponenterna är avsiktligt anonymiserade.
Formavvikelse, visad ovikt.
Den cylindriska formen vecklas ut och appliceras mot målgeometrin – avvikelser över hela ytan blir synliga vid första anblicken, inte bara längs enskilda linjer.
- Uppmätt variabel
- Cylindrisk form / rundhet
- noggrannhet
- från 100 nm
- inspelning
- full yta
Mikrodefekter i höjdprofilen.
Lokala defekter lokaliseras i samma datamängd och kvantifieras i höjdprofilen – separat från den övergripande formen, utan en andra mätning.
- Uppmätt variabel
- Defekter / Topografi
- upplösning
- från 20 nm
- princip
- kontaktlös

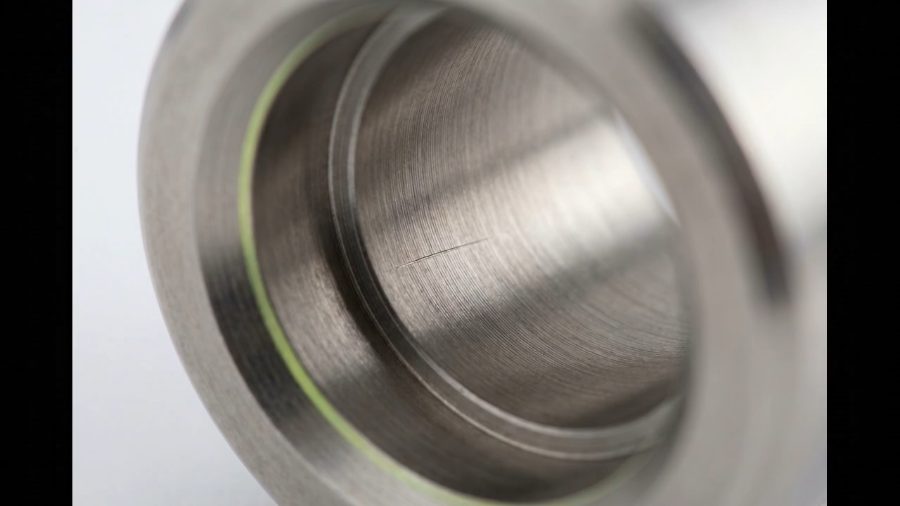

Repor på insidan.
Även i interna geometrier från 0,5 mm och uppåt detekteras repor och strukturer på ytan – där taktila metoder inte är tillgängliga.
- Uppmätt variabel
- Ytdefekter
- Innerdiameter
- från 0,5 mm
- grovhet
- Ra · Rz · Sa
Det som tidigare krävde flera system kan nu fångas upp i en enda WLI-mätkörning.
Taktila system
- Punkt-för-punkt-avsökning — långsamt för varje del
- Svår åtkomst till interna geometrier under 1 mm
- Beröring av känsliga optiska ytor
Koordinatmätningsmaskiner
- Form, men ojämnheter inte integrerade
- Individuell inställning för varje uppmätt kvantitet
- Invändig åtkomst är begränsad vid små diametrar
MABRI · WLI
- Form, ojämnheter och defekter i en skanning
- Interna geometrier tillgängliga från 0,5 mm
- Kontaktlös — inom 30 sekunder till 2 minuter
REFERENSER
AR / Smarta glasögon
CA · USA
EUV Semiconductors
NL
Tier-1 Automotive
München · Tyskland
MedTech Implants
Boston, MA
Diagnostiska chips
Hilden · Tyskland
Läkemedelsleverans
Massachusetts · USA
MV.BRIX — modulär plattform
Konfigurera istället för att utveckla från grunden
Vår MV.BRIX-plattform består av beprövade hårdvaru- och mjukvarumoduler – automation, vision, mjukvara, inspektion. Vi konfigurerar ditt anpassade system utifrån dessa byggstenar. Minskad risk. Kortare leveranstider. Lägre total ägandekostnad.
- Skalbar · underhållbar · framtidssäker
- 100 % perfekt anpassat efter dina behov
- Tid till första mätning 4–8 månader
Industrier
Medicinsk teknik och optik är i fokus.
Fokus ligger på rotationssymmetriska precisionsdelar vars funktion är beroende av mikrostrukturer på interna och funktionella ytor.
Exakta interna geometrier
Mikroborrar och cylindriska funktionsytor, vars form, ojämnhet och defektfrihet avgör funktionen — testade utan kontakt och över hela ytan.
Linser och linsbågar
Känsliga optiska funktionsytor och fästen som måste mätas utan beröring – form, topografi och ytkvalitet i en datamängd.
Fråga nu
Begär en förstudie – kostnadsfritt.
30 minuter online, med början i en konkret komponentbeskrivning. Tillsammans avgör vi om en visionsdriven cell är lämplig för din applikation – objektivt, utan säljpress.
