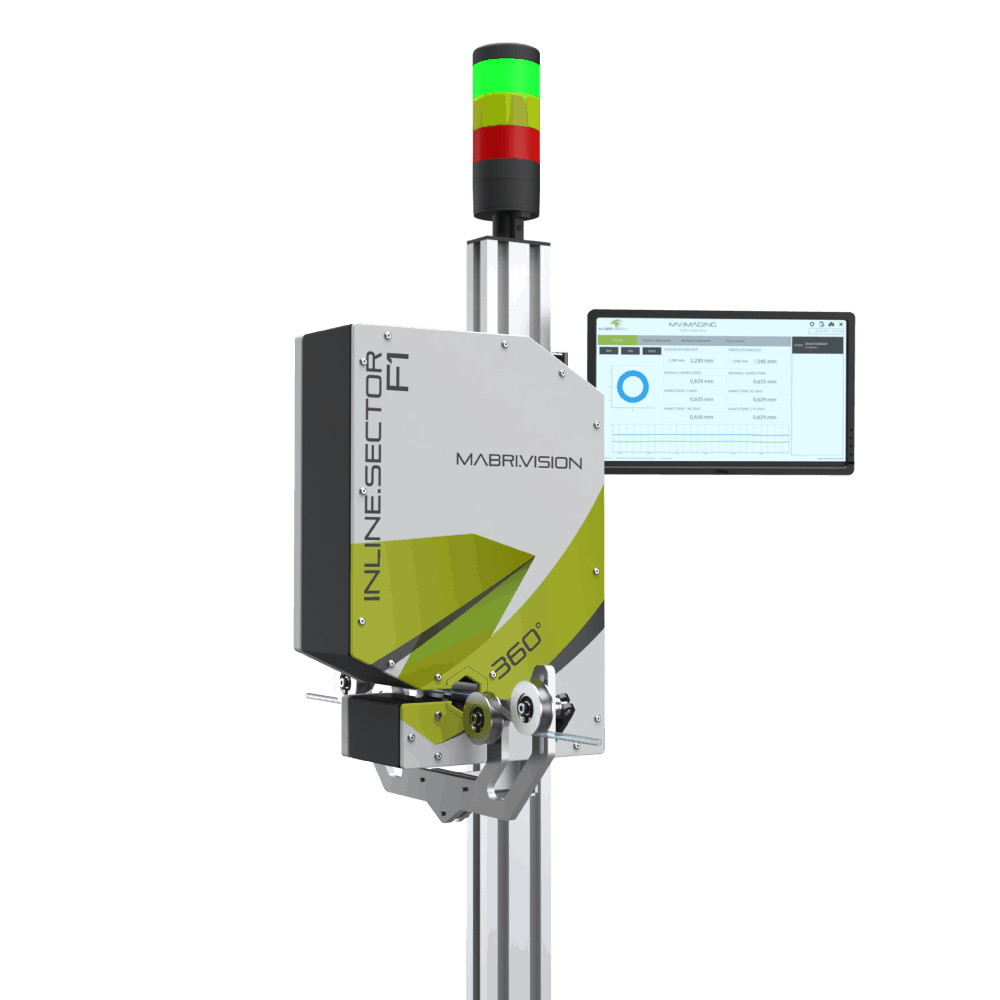

MV.CHECK INLINE.SECTOR F1

Inline mätteknik för silikonslangar

INLINE.SECTOR
Inline mätteknik för silikonslangar

Inline-inspektionssystemet INLINE.SECTOR från MABRI.VISION representerar nästa generation av icke-destruktiv kvalitetskontroll av plast och silikonslangar. En 360 ° -sensor genererar tvärsnittsdata med hög hastighet för den omfattande inspektionen av geometriska egenskaper hos halvtransparenta slangar. Dessa inkluderar till exempel inre och yttre diameter, väggtjocklek, excentricitet och ovalitet.

Begär INLINE.SECTOR

Ansökningar

  • Testning av silikonslangar
  • Testning av multilumenrör

tentor

  • Skikttjocklek
  • 360 ° väggtjocklek
  • Kärnförskjutning
  • Form yta
  • Forma inre hålrum

Industrisektorer

  • Medicinsk teknik
  • Läkemedelsindustri

Kontrollera inline.

Inline mätteknik för silikonslangar, 360° inline, INLINE.SECTOR F1, slangtest, inline, test, kraftfull

INLINE.SECTOR kontrollerar slangar för applikationer med de högsta kraven direkt i din extruderingsledning. Den beröringsfria mätmetoden möjliggör bland annat testning av väggtjocklek, form och feljustering.

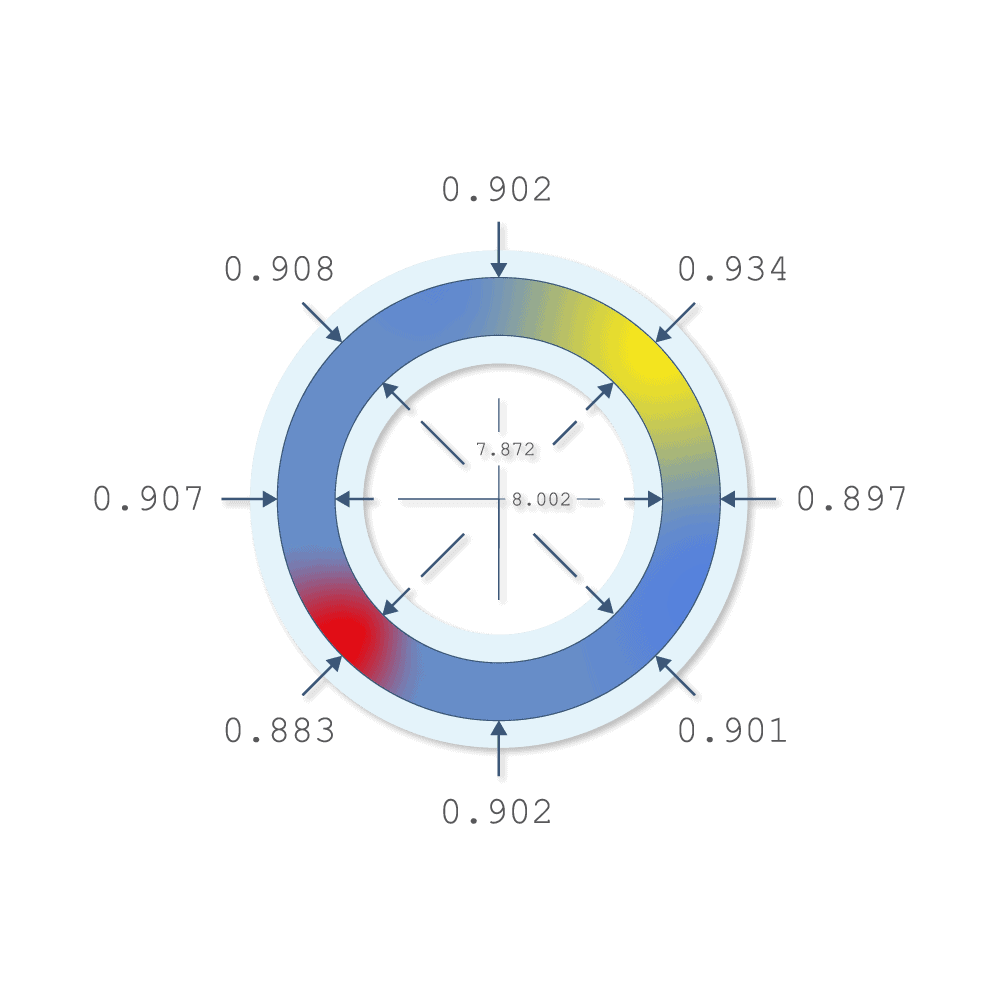

Vägg tjocklek.

Slangtest med INLINE.SECTOR F1. Framifrån Kontrollera väggtjockleken. 360° Inline, INLINE.SECTOR F1, Slangtest, Inline, Test, Kraftfull

Inline -inspektionssystemet från MABRI.VISION gör det möjligt att mäta väggtjockleken från upp till 16 riktningar samtidigt. Testet utförs samtidigt med din produktion och är absolut icke-destruktivt.

Kärnförskjutning.

360° Inline, INLINE.SECTOR F1, Slangtest, Inline, Test, Kraftfull

Exakt testning av kärnförskjutningen på halvtransparenta rör (både färglösa och färgade) med en diameter på 0,5 mm - 20 mm och en väggtjocklek på 0,1 mm - 4 mm.

Form.

360° Inline, INLINE.SECTOR F1, Slangtest, Inline, Test, Kraftfull

Mätning av innerdiameter och ytterdiameter, minsta och största väggtjocklek, ovalitet, excentricitet och kärnförskjutning. Få en komplett tvärsnittsavbildning av rör med enstaka lumen.

Historia och statistik.

360° Inline, INLINE.SECTOR F1, Slangtest, Inline, Test, Kraftfull

Alla genererade mätvärden sparas och kan analyseras och exporteras. Databasfunktionen kan utökas enligt dina krav, till exempel med tidshistorikdiagram för alla processparametrar.

klar.

360° Inline, INLINE.SECTOR F1, Slangtest, Inline, Test, Kraftfull

Dra nytta av ett tydligt gränssnitt för visualisering och analys av testerna. Gränssnitt till dina system kan utökas efter behov (t.ex. Profinet, Profibus, digital I / O och analog).

Specifikationer.
Slangdiameter
1 - 20 mm
Väggtjocklekar
0,1 - 4 mm
Mätfrekvens
upp till 150 Hz
upplösning
0,1 um
material
Silikon, PVC, PMMA
Bälteshastighet
400 m / min

Universal: mångsidig.

MEDICINSK TEKNIK

Komplett kvalitetskontroll av transparenta och halvtransparenta rör inom den medicinska industrin.

INFUSION

Kompromisslös inline -inspektion av infusionsrör med avseende på defekter och geometriska egenskaper.

DIALYS & BLODDONATION

100% inline -testning av rör som används för dialys och blodgivning.
