Inlineprüfung Oberflächendefekte auf Metallrohren.
MV.EYE PI1
Inlineprüfung Oberflächendefekte auf Metallrohren.

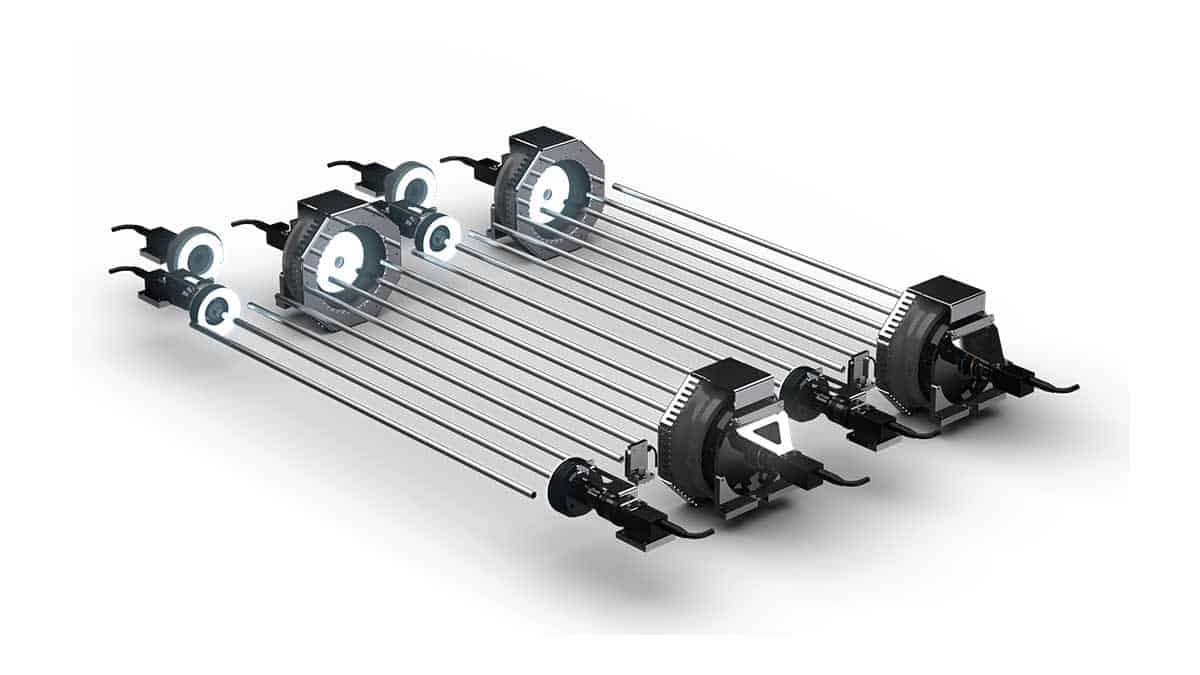

Zur Prüfung von Defekten auf Metallrohren hat MABRI.VISION die optische Prüfanlage MV.EYE PI1 entwickelt. Durch den Einsatz mehrerer Optiken sowie einem Highspeed-Fokussystems können beispielsweise Defekte im Rohrinneren und an der Schweißnaht erkannt werden. Die Anlage führt eine vollumfängliche Prüfung von Innen- und Außenfase sowie Mantel- und Innenfläche durch. Durch die hohe Geschwindigkeit des Prüfprozesses wird eine fortlaufende Inline-Prüfung ermöglicht.
Das von MABRI.VISION entwickelte Highspeed-Fokussystem erzeugt Innenaufnahmen auf unterschiedlichen Bildebenen und ermöglicht eine zuverlässige Innenspanprüfung.
Unser Prüfsystem erfasst die exakten Maße von Metallrohr-stirnflächen und prüft sowohl die Innen- als auch die Außenfase auf Präsenz, Form und Toleranzen.
Die MABRI.VISION Prüfanlage MV.EYE PI1 gewährleistet eine kompromisslose Prüfung der Außenmantelfläche von Metallrohren in 360° – für eine optimale Weiterverarbeitung.
Unsere Inspektionsanlage ist durch den Einsatz mehrerer Optiken speziell auf die Prüfung von Metallrohren ausgelegt und bietet unter anderem eine 360°-Prüfung der Innenfläche.
Durch den Einsatz des MABRI.VISION Highspeed-Fokussystems erfolgt die Prüfung der Metallrohre in Hochgeschwindigkeit, was die Integration in Ihre Produktionsprozesse ermöglicht.
Spezifikationen.
Taktzeit
Doppeltakt 0,6 s
Fokusbereich
0,1 bis 1 m
Durchmesser
8 bis 20 mm
Optiken
10 Kameras à 5 Megapixel
Schnittstellen
ProfiNet, TCP/IP, VNC
Plattformen
PC (Windows); Keyence
Universell: vielfältig einsetzbar.
METALLVERARBEITUNG
Die MABRI.VISION Prüfanlage MV.EYE PI1 eignet sich insbesondere für eine vollumfängliche Qualitätskontrolle von Rohren in Produktionsprozessen der Metallverarbeitung.
Energieversorgung
Inline-fähige 360°-Prüfung der Außenmantelfläche und Innenfläche von Metallrohren mit einem Durchmesser von 3 – 20 mm und zum Einsatz in der Energieversorgung.
AUTOMOBILINDUSTRIE
In der Automobilindustrie findet das MV.EYE PI1 Prüfsystem Einsatz in der Innenspan- & Schweißnahtprüfung. Dank Highspeed-Fokussystem lässt sich die Prüfung reibungslos integrieren.
