MV.CHECK INLINE.SECTOR F1

Inline Messtechnik für Silikonschläuche

INLINE.SECTOR
Inline Messtechnik für Silikonschläuche

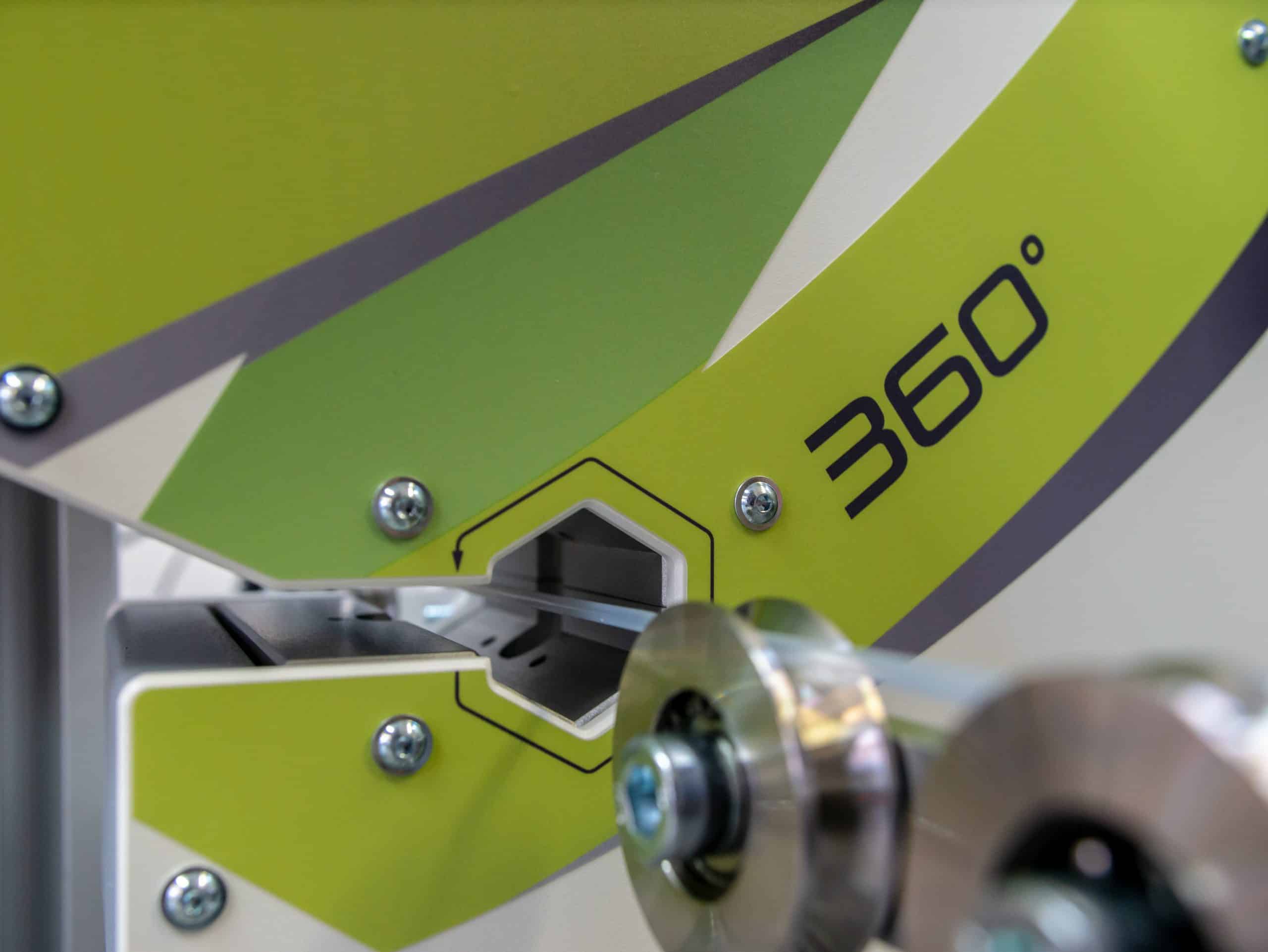

Das Inline Prüfsystem INLINE.SECTOR von MABRI.VISION stellt die nächste Generation der zerstörungsfreien Qualitätskontrolle von Kunststoffen und Silikonschläuchen dar. Ein 360°-Sensor generiert in Hochgeschwindigkeit Querschnittsdaten zur vollumfänglichen Prüfung geometrischer Eigenschaften von halbtransparenten Schläuchen. Dazu zählen beispielsweise Innen- und Außendurchmesser, Wandstärke, Exzentrizität und Ovalität.

INLINE.SECTOR anfragen

Anwendungen

  • Prüfung Silikonschläuchen
  • Prüfung von Multilumenschläuchen

Prüfungen

  • Schichtdicke
  • 360° Wandstärke
  • Kernversatz
  • Form Oberfläche
  • Form Innenkavität

Branchen

  • Medizintechnik
  • Pharmaindustrie

Inline prüfen.

Inline Messtechnik für Silikonschläuche, 360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Der INLINE.SECTOR prüft direkt in Ihrer Extrusionslinie Schläuche für Anwendungen mit höchsten Ansprüchen. Das berührungslose Messverfahren ermöglicht unter anderem die Prüfungen von Wandstärken, Form und Versatz.

Wandstärke.

Schlauchprüfung mit dem INLINE.SECTOR F1. Frontalansicht Prüfung der Wandstärke. 360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Das Inline Prüfsystem von MABRI.VISION ermöglicht die gleichzeitige Erfassung der Wandstärke aus bis zu 16 Richtungen. Die Prüfung erfolgt simultan zu Ihrer Produktion und absolut zerstörungsfrei.

Kernversatz.

360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Präzise Prüfung des Kernversatzes an Semitransparenten Schläuchen (sowohl farblos als auch eingefärbt) mit einem Durchmesser von 0,5 mm – 20 mm und einer Wandstärke von 0,1 mm – 4 mm.

Form.

360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Messung von Innen- und Außendurchmesser, minimaler und maximaler Wandstärke, Ovalität, Exentrität und Kernversatz. Erhalten Sie eine komplette Querschnittsbildgebung von Singlelumen-Schläuchen.

Verlauf & Statistik.

360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Alle generierten Messwerte werden gespeichert und können analysiert und exportiert werden. Die Datenbankfunktionalität kann nach Ihren Anforderungen erweitert werden, beispielsweise um Zeitverlaufsgraphen für beliebige Prozessparameter.

übersichtlich.

360° Inline, INLINE.SECTOR F1, Schlauchprüfung, Inline, Prüfung, Leistungsfähige

Profitieren Sie von einem übersichtlichen Interface zur Visualisierung und Analyse der Prüfungen. Schnittstellen zu Ihren Systemen können beliebig erweitert werden (beispielsweise Profinet, Profibus, Digital I/O und Analog).

Spezifikationen.
Schlauchdurchmesser
1 - 20 mm
Wandstärken
0,1 - 4 mm
Messungsfrequenz
bis zu 150 Hz
Auflösung
0,1 µm
Materialien
Silikon, PVC, PMMA
Bandgeschwindigkeit
400 m/min

Universell: vielfältig einsetzbar.

MEDIZINTECHNIK

Vollumfängliche Qualitätskontrolle von transparenten und halbtransparenten Schläuchen in der medizinischen Industrie.

INFUSION

Kompromisslose Inline-Prüfung von Infusions-Schläuchen auf Defekte und geometrische Eigenschaften.

DIALYSE & BLUTSPENDE

100%-Inline-Prüfung von Schläuchen die zur Dialyse und Blutspende eingesetzt werden.

Infomaterial.

Flyer

MV.CHECK
360° Schlauchprüfung
Download
