Schwerpunkte

Prüflösungen für Stahl- und Edelstahlrohre

Prüflösungen für die Metall- und Automobilindustrie

Zusammenfassung

Vorteile und Besonderheiten:

  • Komplettlösung für anspruchsvolle Anwendungen für die Metallrohrindustrie

  • Hohe Bandgeschwindigkeiten und niedrige Taktzeiten

  • Kundenspezifische Applikationen, Prozessregelung

  • Schnittstelle zur Ihrem ERP- und Produktionssystem

  • Flexibel anpassbare Prüfrezepte, verwaltet in Datenbanken

  • Datenspeicherung, Messreports und Dokumentationsbilder



Anwendungen
+ Prüfung im Schweißprozess
+ Prüfung im Sägezentrum
+ Prüfung im Ziehprozess



Prüfungen
+Schweißprozessüberwachung
+ Schweißüberwachungs-Kameras
+ Riefenprüfung
+ Oberflächenprüfung
+ Durchmesser & Wanddicke
+ Rundheit & Qualität

Was prüfen wir?

Die modulare Prüfplattform MV.BRIX bietet Ihnen eine Prüflösungen für sämtliche Prozessschritte bei der Fertigung von Stahl- und Edelstrahlrohren

  • Innenspanprüfung

    Innenspanprüfung

    Das von MABRI.VISION entwickelte Highspeed-Fokussystem erzeugt Innenaufnahmen auf unterschiedlichen Bildebenen und ermöglicht eine zuverlässige Innenspanprüfung.

  • Innen- & Außenfase

    Innen- & Außenfase

    Unser Prüfsystem erfasst die exakten Maße von Metallrohr-stirnflächen und prüft sowohl die Innen- als auch die Außenfase auf Präsenz, Form und Toleranzen.

  • 360° - Mantelfläche

    360° - Mantelfläche

    Die MABRI.VISION Prüfanlage MV.EYE PI1 gewährleistet eine kompromisslose Prüfung der Außenmantelfläche von Metallrohren in 360° – für eine optimale Weiterverarbeitung.

  • 360° - Innenfläche.

    360° - Innenfläche.

    Unsere Inspektionsanlage ist durch den Einsatz mehrerer Optiken speziell auf die Prüfung von Metallrohren ausgelegt und bietet unter anderem eine 360°-Prüfung der Innenfläche.

  • Schweißnahtprüfung.

    Schweißnahtprüfung.

    Die optische Sensortechnologie des MV.EYE PI1 Prüfsystems ermöglicht eine berührungslose Prüfung der Schweißnähte auf Defekte und Toleranzeinhaltung.

  • Durchmesser & Ovalität

    Durchmesser & Ovalität

    Durch den Einsatz des MABRI.VISION Highspeed-Fokussystems erfolgt die Prüfung der Metallrohre in Hochgeschwindigkeit, was die Integration in Ihre Produktionsprozesse ermöglicht.

      Haben wir bereits Ihr Interesse geweckt?

      Bei MABRI.VISION haben wir als höchstes Ziel, Ihre Produktion und Prozessketten maximal zu unterstützen. Deshalb ist unser Experten-Team immer für Sie da, bei technischen Fragen, Planung von Wartungseinsätzen oder Anfragen zu Funktionserweiterungen. Gerne planen unsere Experten mit Ihnen die Umsetzung und Machbarkeit von neuen Prüfprozessen.

      Schweißprozessüberwachung

      Zur Überwachung und Regelung von (WIG-)Schweißprozessen setzt MABRI.VISION auf Schweißkameras in Verbindung mit intelligenter Software (automatische Erkennung vom Spaltposition, Spaltbreite und Schweißelektrode).

      Rohr, Metall, Schweißnaht, prüfen, Stahlrohr, Edelstahlrohr, Zusammenfassung, Innen, Fläche
      Table Header Table Header
      Taktzeit
      10FPS
      Fokusbereich
      170-175mm (mit Zwischenringen)
      Bildbereich
      8,4 x 11,2 mm (mit Zwischenringen)
      Optik
      HDR Kamera mit 1,3MP
      Schnittstelle
      Profinet, TCP/IP, / VNC
      Einhausung
      Ja, mit austauschbarem Filterglas
      Plattform
      Windows 10
      • Historie

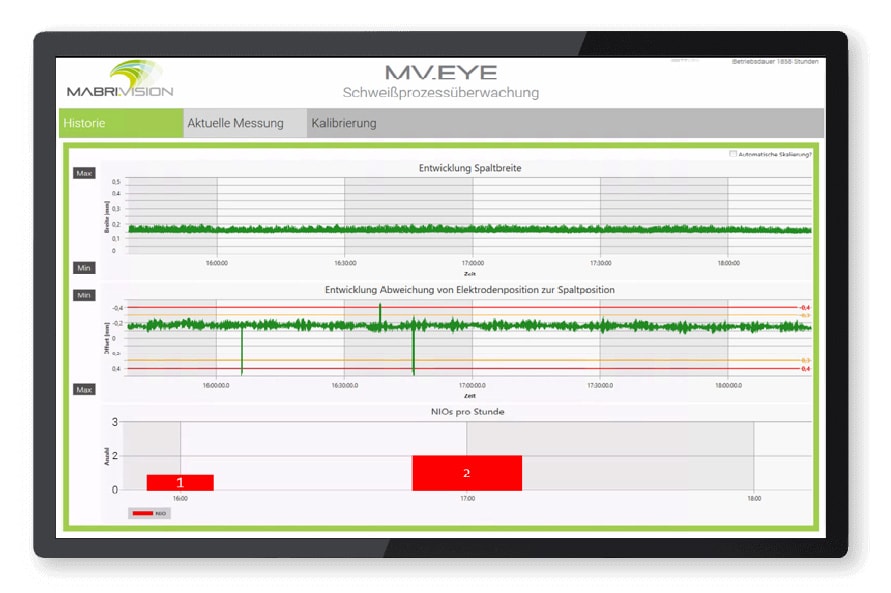

        Historie

        Messdaten werden direkt in der Software visualisiert und für spätere Auswertungen in einer Datenbank gesichert.

      • In-House Kalibrierung

        In-House Kalibrierung

        Regelmäßige Kalibrierungen können von geschultem firmeneigenem Personal vor Ort vorgenommen werden.

      • Rezeptkonfiguration

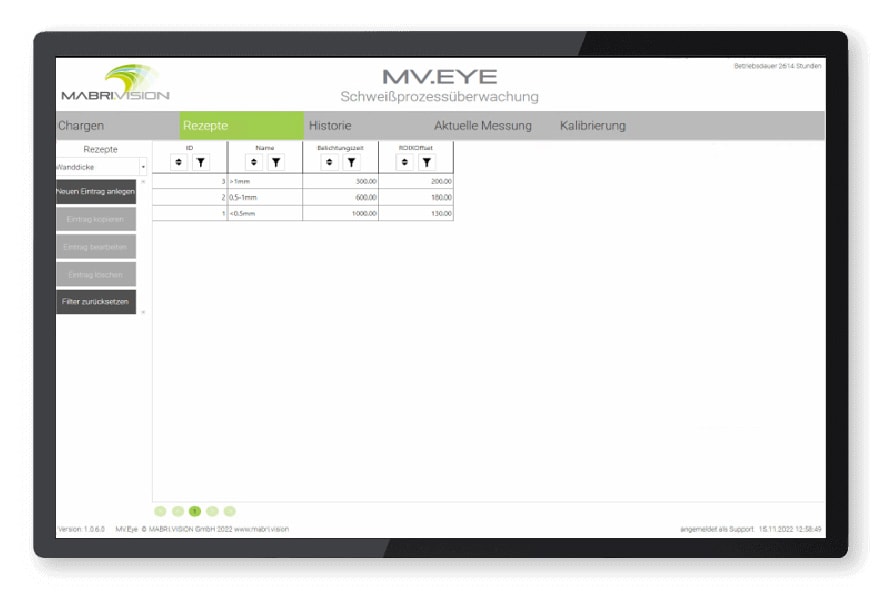

        Rezeptkonfiguration

        Neue Rezepte können ohne externen Support von Ihren Mitarbeitern konfiguriert werden.

      Besonderheiten

      Vorteile und Besonderheiten:

      • Erfüllung besonders strenger Dicheanforderungen, z.B. in der Chemieindustrie durch Mikrometergenaue-Schweißnahtpositionierung

      • Klassischen Kameralösungen überlegen, dank modernster HDR-Kameratechnologie

      • Mehr Selbstständigkeit durch eine Benutzerfreundliche Software

      • In-House Kalibrier- und Rezeptlösungen

      • Abweichungen der Elektrodenspitze werden direkt gemeldet

      Branchen
      + Automobil
      + Chemie
      + Lebensmittel
      + Energie
      + Maschinenbau

      Prüfungen im Sägezentrum

      Zur Prüfung von Defekten auf Metallrohren hat MABRI.VISION die optische Prüfanlage MV.EYE PI1 entwickelt. Durch den Einsatz mehrerer Optiken sowie einem Highspeed-Fokussystems können beispielsweise Defekte im Rohrinneren und an der Schweißnaht erkannt werden. Die Anlage führt eine vollumfängliche Prüfung von Innen- und Außenfase sowie Mantel- und Innenfläche durch. Durch die hohe Geschwindigkeit des Prüfprozesses wird eine fortlaufende Inline-Prüfung ermöglicht.

      Prüfsysteme. Rohr, prüfen
      Table Header Table Header
      Taktzeit
      Doppeltakt 0,6s
      Fokusbereich
      0,1 bis 1m
      Durchmesser
      8 bis 20mm
      Optiken
      10 Kameras a 5 Megapixel
      Schnittstellen
      ProfiNet, TCP/IP, VNC
      Plattformen
      PC(Windows);Keyence

      Software

      Der Einsatz in der industriellen Produktion stellt eine Reihe von Anforderungen an die Software in Prüfsystemen. MABRI.VISION liefert Ihnen in der Prüfanlage MV.EYE i2 WT eine smarte Software Lösung, die sich durch einen modularen Aufbau an die Bedürfnisse Ihrer Bauteilprüfung anpassen lässt. Ob Schnittstellen, Visualisierungen, Benutzermanagement oder Datenbanken – unser Experten Team steht Ihnen mit einer individuellen Beratung und Umsetzung zur Seite.

      Durch zahlreiche Projekte in unterschiedlichen Branchen ist unsere Software auf industrielle Bedürfnisse abgestimmt.- Die softwareplattform bietet Ihnen eine Vielzahl an Visualisierungsmöglichkeiten. So behalten Sie durch aussagekräftige Auswertungen den Überblick über Produktionsprozesse und Qualitätssicherung. Die MABRI.VISION Software folgt auch bei komplexen Prüfaufgaben einer effizienten Programmierung, um eine Auswertung im Takt Ihrer Produktion zu ermöglichen.

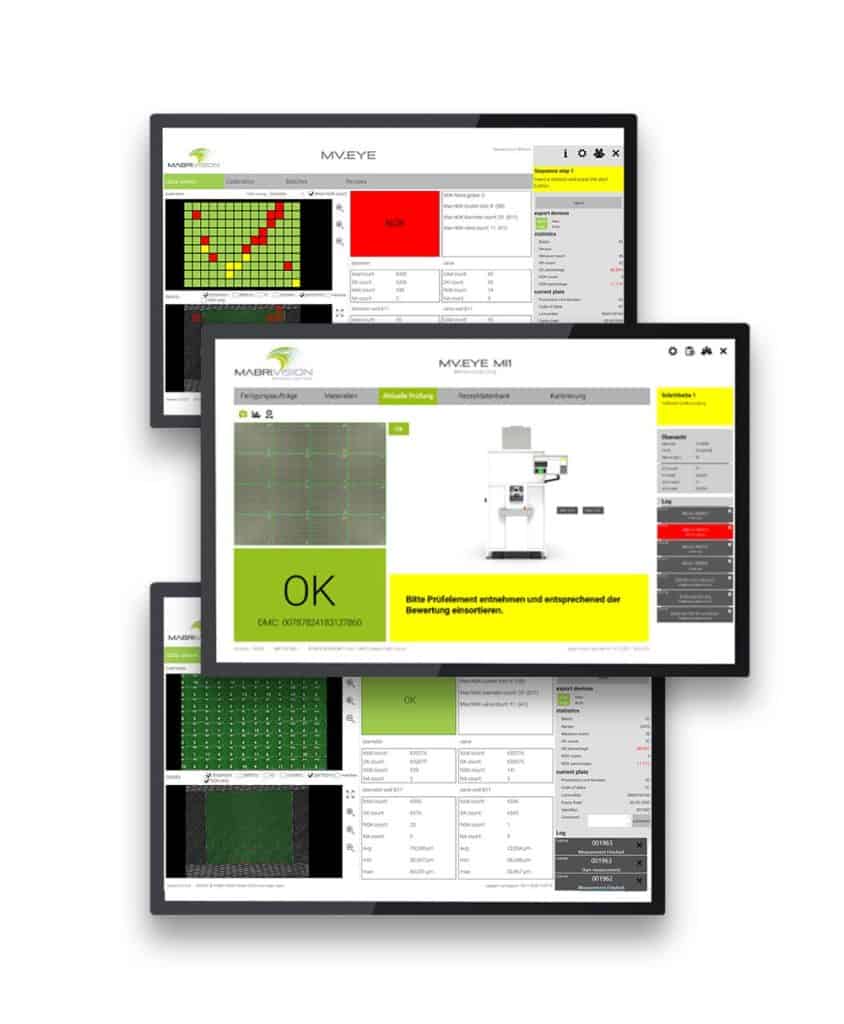

      Intuitive Benutzeroberfläche
      Wir bieten Ihnen ein modernes und modulares Benutzerinterface. Durch ein Touch-Interface mit Full-HD Auflösung erreichen wir viel Übersicht und Platz zur Visualisierung der relevanten Prozessparameter.

      Gemacht für die Produktion
      Der Spagat zwischen einer Industriesoftware und einem modernen Benutzererlebnis gelingt uns indem wir verschiedene Plattformen und Technologien in unserem Framework vereinen. So bilden wir Echtzeitprozesse und gewohnte Windows-Umgebung in einem ab. Damit ermöglichen wir Ihnen eine effiziente und schulungsarme Bedienung unserer Prüfsysteme. Zu den Merkmalen zählen:

      • Prozesskennzahlen und Visualisierung relevanter Ergebnisse
      • Lückenlose Nachverfolgung durch Ergebnisexports und Datenbanken
      • Chargenmangement
      • Kalibrierungs- und Evaluierungsmöglichkeiten
      • Integration durch sämtliche Industrieschnittstellen
      • Erweitertes Benutzermanagement mit Audit-Trail

      Künstliche Intelligenz
      Maschinelles Lernen und künstliche Intelligenz sind bei MABRI.VISION mehr als ein Marketingbegriff. Unsere Experten bewerten in der Auslegungsphase ob der Einsatz von KI Lösungen die Prüfung sinnvoll unterstützen kann.

      Interesse geweckt? Wir rufen Sie zurück!

      Benötigen Sie weitere Informationen über eine bestimmte Produktgruppe oder haben Sie eine konkrete Produktanfrage? Nutzen Sie unser Kontaktformular oder rufen Sie uns an.
