MV.EYE MS1

Defekt inspektion på metallytor.

MV.EYE MS1

Defekt inspektion på metallytor.

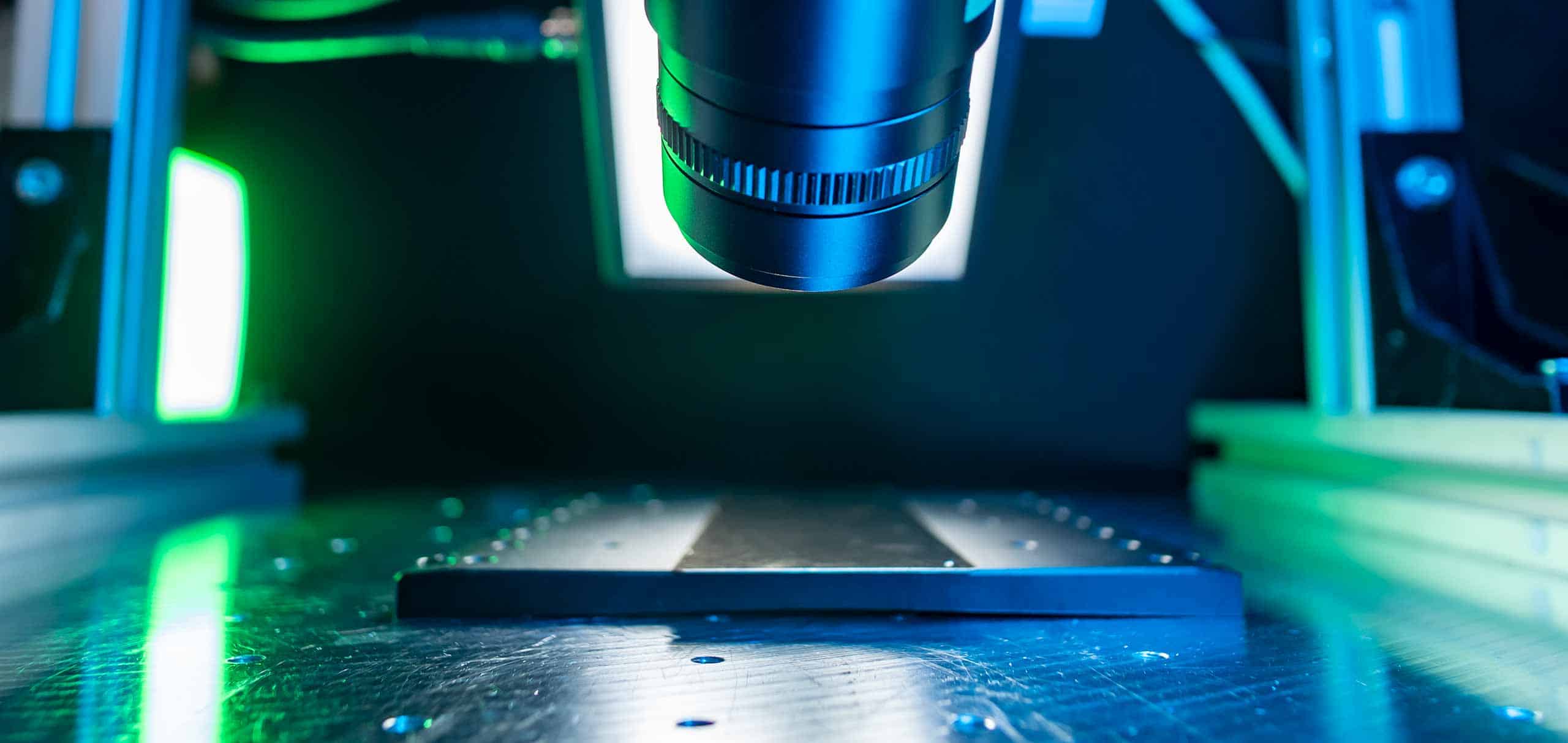

Vid inspektion av metallytor förlitar sig MABRI.VISION på de kraftfulla detekteringsfunktionerna hos Lumitrax vision-plattformen med en integrerad linjeskanningskamera.

Testsystemet MV.EYE MS1 möjliggör helautomatisk detektering av de minsta skavanker, bucklor och repor i processen. Tack vare innovativ ljusteknik och kombinationen med en linjär axel kan ytor skannas med högsta hastighet och ytdefekter kan pålitligt upptäckas.

Begär MV.EYE MS1.

Ansökningar

  • Defektdetektering på metallband
  • Ytdefekter på funktionsytor

tentor

  • repa
  • gupp
  • Bucklor
  • föroreningar

Industrisektorer

  • Metallbearbetning
  • strömförsörjning
  • Bilindustrin

Poäng och repor.

Spår och repor är ofta förekommande defekter, särskilt på funktionsytor och tätningsytor. Med MABRI.VISION-testsystemet MV.EYE MS1 detekteras repor och spår i mikrometerområdet på ett tillförlitligt sätt.

Bucklor och fläckar.

Att undvika bucklor och skavanker är en utmaning vid tillverkning av rullade tejpvaror. MABRI.VISION-tekniken upptäcker till och med bucklor och skavanker som annars bara kan upptäckas med ett vitljusmikroskop.

Främmande partiklar.

Genom kombinationen av högpresterande kameror och speciell belysning kan de minsta främmande partiklarna detekteras tillförlitligt och med hög precision. Tekniken möjliggör storskalig testning samtidigt som processen.

linjär avsökningsenhet.

Kräver dina produkter statisk yttestning? MABRI.VISION erbjuder lösningen genom att kombinera testsystemet MV.EYE MS1 med en linjär skanningsenhet.

Processintegration.

Kombinationen med en kodare gör att du kan kontrollera komponenternas yta under processen. MV.EYE MS1 testsystem upptäcker defekter från kontinuerliga rörelser och med högsta precision.

snabb.

Tack vare den innovativa ljustekniken baserad på snabb ljusmodulering når testprocessen extrema hastigheter. Förbättra dina cykeltider med automatiska höghastighetskontroller.

exakt

Universal: kan användas på en mängd olika sätt.

Metallbearbetning

MABRI.VISION-testsystemet är idealiskt för att testa metallytor i hög hastighet och för att upptäcka defekter inom mikrometerområdet.

bil

Testsystemet MV.EYE MS1 används inom bilindustrin på grund av dess snabba mätcykel och kompromisslösa integration i befintliga produktionsprocesser.

Flyg och rymd

Genom att använda innovativ ljusteknik och kombinera den med en linjär axel kan även storarea tester utföras med hög precision.

Specifikationer

TESTA

Typ av examinandmetallytor
Mått på provexemplar upp till 500 mm med en kamera
material Metall t.ex. stål, aluminium
tentorRepor, spår, bucklor, främmande partiklar

GRÄNSSNITT OCH PROGRAMVARA

GränssnittProfiNet, EtherNet
operativ system Keyence, Windows valfritt
programvaraMV.IMAGING, Keyence

SYSTEMET

Linje kamerapixlar2048; 4096; 8192
Mäthastighetupp till 142 800 linjer per sekund
Belysningsbredd (mm)120,2; 324; 526
Bildfältets bredd upp till 500 mm med en kamera
vård24V; 240W

Informationsmaterial.

Flygblad

MV.EYE MS1
Defektdetektering på metallytor.

Ladda ner
