MV.EYE BI1

Inline 3D -forminspektion av bakverk.

MV.EYE BI1

Inline 3D -forminspektion av bakverk.

Inspektionssystemet MABRI.VISION för 3D -forminspektion möjliggör en omfattande inspektion av bakverkets längd, bredd och höjd. Användningen av 3D-profillasrar genererar högupplöst 3D-information om testobjekten.

Testet kan integreras i din produktionsprocess med upp till 40 000 enheter / timme. Antalet 3D -profilsensorer som används är anpassat till kraven i din produktion: på detta sätt kan en fullständig inspektion säkerställas även på breda transportband.

Fråga om 3D -forminspektion för bakverk

Ansökningar

  • Provning av bakverk

tentor

  • form
  • höjd
  • närvaro
  • siffra

Industrisektorer

  • Mat

Att räkna.

Abstrakt representation av bakverk (munkar) ordnade i räkningsbara rader Inline, 3D, formkontroll, bakverk, form, längd

Behåll en överblick över din produktion genom att exakt registrera alla producerade enheter och identifiera potential för optimering.

Längd bredd.

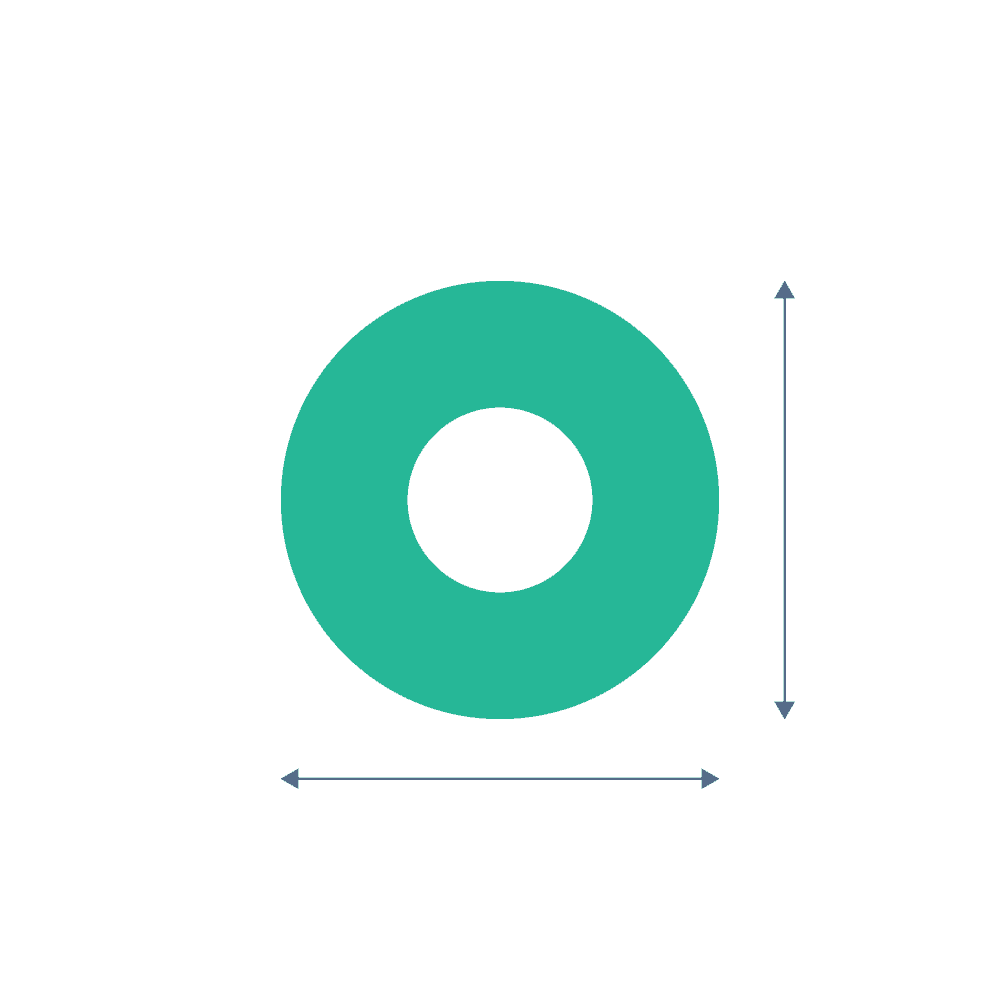

Abstrakt representation av en munk. Det finns pilar på sidorna som visar skalbarheten av bakverkens längd och bredd Inline, 3D, forminspektion, bakverk, form, längd

Förutom de exakta längderna och bredderna på bakverk, registrerar vårt testsystem också kärnfelet och kontrollerar om avvikelser ligger inom toleransområdet.

Höjd.

Inline, 3D, formkontroll, bakverk, form, längd

Testobjektens höjd registreras av en 3D -profillaser. På så sätt kan det kontrolleras om bakverket har stigit jämnt och uppfyller de angivna dimensionerna.

Färg & struktur.

Abstrakt representation av bakverk (munkar) i olika färger och med olika ytstrukturer. Inline, 3D, formkontroll, bakverk, form, längd

Vårt system möjliggör testning av olika varianter av bakade produkter. Sensorprocessen, som är robust i förhållande till ytstrukturer, ger mycket exakta resultat, oavsett färgobjekt och struktur på testobjekten.

alla former.

Inline, 3D, formkontroll, bakverk, form, längd

Tack vare den optiska sensortekniken i vårt testsystem kan alla former och testfunktioner identifieras. Kolla in ett brett utbud av bakverk, från bagels och croissanter till olika typer av rullar.

3D -profillaser.

Inline, 3D, formkontroll, bakverk, form, längd

För snabb inline-testning förlitar vi oss på användning av 3D-profillasrar som ger 3D-information om testobjekten och möjliggör kontaktfri och kompromisslös kvalitetskontroll.

Specifikationer.

TESTA

Typ av testartiklar Bageriprodukter
fart upp till 40 000 enheter / timme
tentorLängd, bredd, höjd, volym, form
Arbetsavstånd980 ± 400 mm
Linjebredd300 - 720 mm
Repeterbarhet z-axel10 µm
Upprepningsförmågan för x-axeln25 µm
Ljuskälla405 nm (blå), laser

SYSTEMET

Mått (B x D x H)(530 x 1750 x 2360) mm³
vikt350 kg
nominell kapacitet1,9 kW
vård100-240V

GRänssnitt och mjukvara

GränssnittProfiNet, EtherNet, digital I / O
gränssnitt24 tums bildskärm, touch
operativ system Windows, Keyence
programvaraMV.IMAGING, Keyence

Universal: mångsidig.

BAGERIPRODUKTER

Använd testsystemet MABRI.VISION vid tillverkning av bakverk och registrera produkternas form, färg och struktur - oavsett om det är bagels, croissanter eller rullar.

KONFEKTYR

Det inline-kompatibla testsystemet MV.EYE BI1 kan användas optimalt för att testa konfektyr, praliner eller fruktgummi. Få tillförlitlig information om kvantiteter och former.

FRUKTGRÖNSAK

Säkerställ en fullständig inspektion av färska livsmedel, oavsett färg eller struktur. En 3D -profillaser möjliggör topphastigheter.

Informationsmaterial.

Flygblad

MV.EYE BI 1
Inline 3D-forminspektion av bakverk.

Ladda ner
