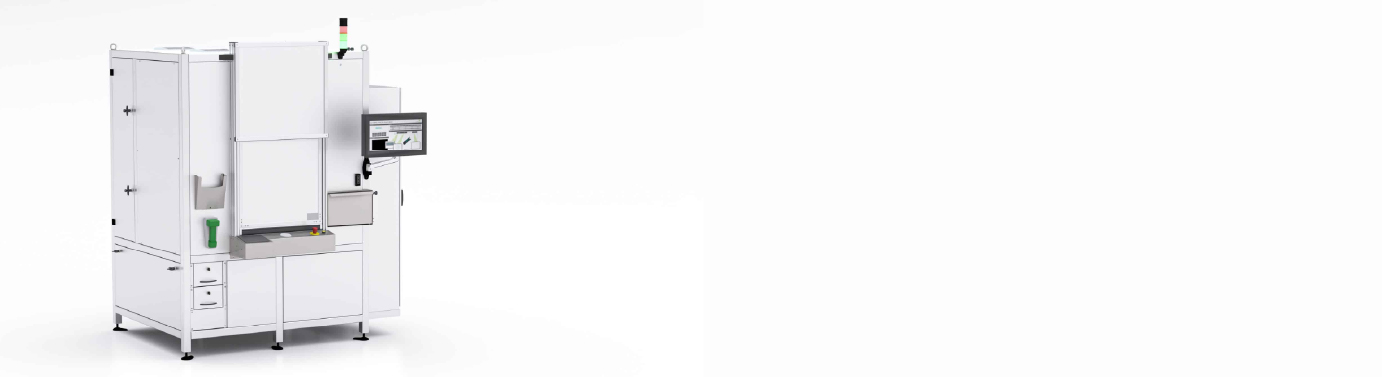

Rundtakter Prüfanlagen.
Rundtakter Prüfanlagen.
Unsere Rundtakter zeichnen sich durch die Kombination aus verschiedenen Technologien aus. Typische Stationen sind eine Kameraprüfung, eine Schattenwurfprüfung durch ein optisches Mikrometer sowie die Oberflächenmessung durch einen Triangulationssensor.
Die Multimodalität ermöglicht den Einsatz in verschiedenen Bereichen und findet vor allem dort Anklang, wo schlanke und effiziente Produktionsprozesse gefragt sind.
Die Anwendungsmöglichkeiten sind breit gefächert: von der Stecker- und Platinenprüfung bis hin zur Prüfung komplexer Spritzgussteile und Kunststoff-Metall-Verbunden bietet MABRI.VISION auf Ihre Produktion abgestimmte Komplettlösungen in einer inline-fähigen Anlage.
Unsere Rundtakter Prüfanlagen basieren auf einer soliden Granitstruktur, um auch in einer anspruchsvollen Produktionsumgebung zuverlässige und wiederholbare Prüfergebnisse zu liefern.
Die Prüfstationen können sowohl in der Anzahl als auch in der Ausprägung flexibel an die Anforderungen Ihrer Produktion und Prüfmerkmale angepasst werden.
Der Vielfalt der zu prüfenden Teile sind kaum Grenzen gesetzt. Die Bestückung erfolgt dabei über eine Hubtür und kann manuell oder automatisiert getsaltet werden.
Unsere Software bietet ein erweitertes Chargenmanagement. Eine Rezeptdatenbank ermöglicht einen schnellen Wechsel von Produkten ohne Parameter neu einstellen zu müssen. Eine Ergebnisdatenbank bildet die Grundlage für eine kontinuierliche Produktverbesserung.
Durch 2D-Messungen können beispielsweise die Präsenz der Merkmale, ihre exakte Position oder Taumelkreise bestimmt werden. Weiterhin können an dieser Stelle bereits Defekte wie Verfärbungen oder Kratzer erkannt werden. Vorteile sind die Schnelligkeit und Ergiebigkeit des Prüfschritts.
Zur Oberflächenmessung eines Bauteils nutzen wir Triangulationssensoren. Durch zwei Lichtschnittsensoren wird eine 3D-Profilmessung durchgeführt. Hierbei können Höheninformationen und Maßhaltigkeiten im unteren Mikrometerbereich bestimmt werden.
Spezifikationen.
| PRÜFUNGEN | |
|---|---|
|
Bildfeld |
bis zu (240×150) mm² |
|
Scanmodi |
1-, 2- oder 3D-Messungen |
|
Taktrate |
ab 2 s | abhängig von Prüfmerkmalen |
|
Geprüfte Merkmale |
bis zu 200 im Takt |
|
Energieversorgung |
230 V |
|
Gewicht |
ab 550 kg |
| Software und Schnittstellen | |
|---|---|
|
Schnittstellen |
ProfiNet, Ethernet |
|
Interface |
24 Zoll Monitor, Touch |
|
Software |
MV.IMAGING |
|
Funktionen und Module |
Rezepte, Datenbank, Nutzermanagement |
| Anlage (in Abhängigkeit der ausführung) | |
|---|---|
|
Maße Anlage (B x T x H) |
(800 x 1.200 x 2.360) mm³ |
|
Gewicht |
550 kg |
|
Nennleistung |
2,4 kW |
|
Versorgung |
100 – 240 V |
Universell: vielfältig einsetzbar.
ELEKTROTECHNIK
Erreichen Sie mit der robusten MABRI.VISION Prüfanlage MV.EYE Genauigkeiten im Mikrometerbereich – egal ob bei der Prüfung von Steckern oder Platinen.
Automobil
Dank des modularen Aufbaus eignen sich die MABRI.VISION Rundtakter optimal zur Prüfung komplexer Bauteile in der Automobilindustrie. Prüfen Sie im Takt der Produktion.
MEDIZINTECHNIK
Setzen Sie in der medizinischen Industrie auf eine vollumfängliche Inline-Qualitätskontrolle von Bauteilen und Erzeugnissen und profitieren Sie von einer skalierbaren Prüfanlage.
