MV.EYE WT1
Undersökning av plastförpackningarnas form och väggtjocklek
MV.EYE WT1
Undersökning av plastförpackningarnas form och väggtjocklek.
MABRI.VISION -testsystemet MV.EYE WT1 möjliggör ett pålitligt och snabbt test av form och väggtjocklek på halvtransparenta plastförpackningar. Testprocessen sker utan kontakt och i produktionscykeln.

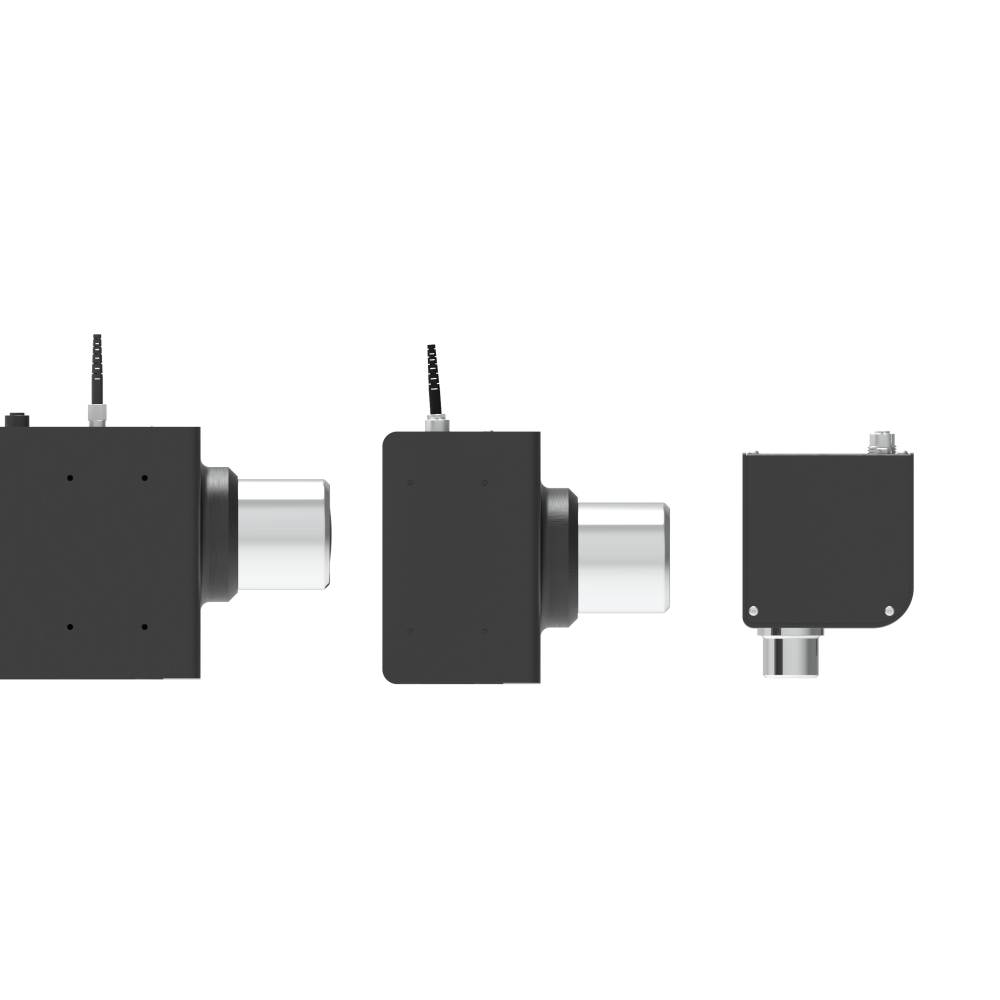

OCT-sensorerna från MABRI.VISION är utformade för industriellt bruk och genererar tomografiska tvärsnittsbilder av testobjekten. Vår bildbehandling gör att form, väggtjocklek och skikttjocklek snabbt kan kontrolleras. Tack vare de höga mäthastigheterna på upp till 240 000 Hz kan sensorerna sömlöst integreras i din produktionslinje och på så sätt göra dig effektiv kvalitetskontroll.
Ansökningar
- Testning av plastflaskor
- Testning av blåsor
tentor
- vägg tjocklek
- form
- Barriärskikt
- Korspunkter
Industrisektorer
- förpackningar
- Läkemedelsindustri
- Folier
MV.EYE WT1-testsystemet kännetecknas av den exakta testningen av väggtjocklekar. Testet kan utföras på alla förpackningar av halvtransparent plast.
Tvärsnittsbilderna kan särskilt användas för att kontrollera formen på folier som blåsor. Bredden och höjden på fina konstruktioner kan kontrolleras exakt.
För lagersystem med en väggtjocklek på 10 µm eller mer kan enskilda lager lösas. Genom att använda sensorer i tillverkningsprocessen kan toleranser för interna lager kontrolleras inline och icke-destruktivt.
Beroende på applikation erbjuder vi dig rätt sensorer. I grund och botten kan mätningar göras i 1D, 2D och 3D. Våra experter kommer att utforma ditt testsystem på rätt sätt. På så sätt får du den bästa lösningen för din applikation.
MABRI.VISION-sensorerna testar helt utan kontakt. Den rent optiska processen använder lågenergistrålning och förhindrar därigenom till exempel härdning av limmaterial.
Kvalitetsdefekter som synliga sömmar eller förutbestämda brottpunkter på plastförpackningar upptäcks tillförlitligt av testsystemet MV.EYE WT1. Analysdata låter dig anpassa och förbättra dina verktyg.
Mångsidig.
Universal: kan användas på en mängd olika sätt.
Blåsor
Djupdragna förpackningar används i läkemedelsindustrin - dessa kan testas fullt ut med MV.EYE WT1 -testsystemet.
Flaskor
MABRI.VISION -testsystemet MV.EYE WT1 kan användas optimalt för att testa plastflaskor och ger information om form, väggtjocklek och kvalitetsfel.
Folier
Lita på 100% kvalitetskontroll och garantera högkvalitativa och felfria produkter med MABRI.VISION-testteknik.
Provapplikationer.
Under extrudering formblåsning kontrollerar vi väggtjocklek och sömområden vid kritiska punkter. Det gör att defekter som tunna fläckar, som senare kan leda till sprickbildning, kan identifieras i ett tidigt skede av processen.
Vid stretchblåsformning av förpackningar är jämn materialfördelning och formning avgörande för dess efterföljande funktion. Sensorerna från MABRI.VISION används för väggtjocklekstestning i tillverkningsprocessen.
MABRI.VISION -sensorerna är inte bara lämpliga för väggtjocklekstestning, utan också för att testa filmstrukturer. Signalerna spelas in med samma optik. Detta undviker skuggningseffekter som uppstår med klassiska laserprofilsensorer.
Specifikationer
TESTA
| Väggtjocklekar | 0,1 - 4 mm |
| Frekvens tvärsnittsbild | upp till 150Hz |
| Frekvenspunktsmätning | upp till 240 000 Hz |
| Repeterbarhet | 0,1 um |
| material | halvtransparent (silikon, PVC, PMMA) |
| tentor | Väggtjocklek, form, lagertjocklek |
GRÄNSSNITT OCH PROGRAMVARA
| Gränssnitt | ProfiNet, EtherNet |
| gränssnitt | 24 tums bildskärm, tryck |
| Funktioner och moduler | Recept, databas, förmånshantering |
| operativ system | Windows 10 |
| programvara | MV.IMAGING |
SYSTEMET
| Mått (B x D x H) | (550 x 280 x 140) mm³ |
| Viktgivare | 18 kg |
| Måttregulator (B x D x H) | 19", 6U |
| upplösning | 0,1 um |
| Viktkontroll | 11,8 kg |
| driftstemperatur | 10 ° till 40 ° |
| nominell kapacitet | 2,3 kW |
| vård | 100 - 240V |
