MV.EYE CR1
Kromatisk-konfokal linjesensor: snabb ytinspektion.
MV.EYE CR1
Kromatisk-konfokal linjesensor: snabb mätning av avstånd och tjocklek.

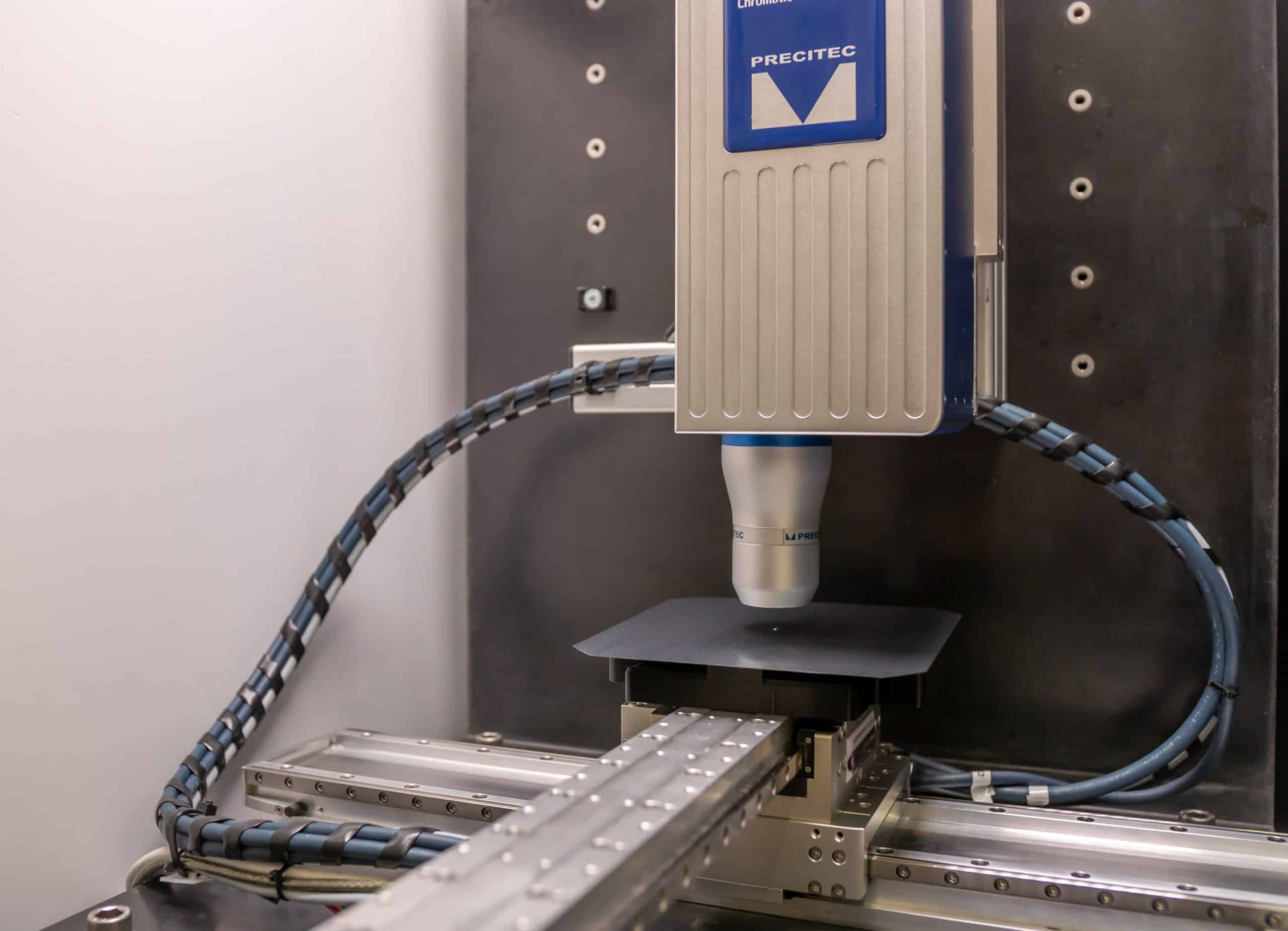

MABRI.VISION kombinerar det bästa av två världar i det optiska inspektionssystemet MV.EYE CR1. För detta ändamål kombineras en kromatisk konfokalsensor med ett automatiserat axelsystem.
MABRI.VISION-testsystemet kan integreras i dina produktionsprocesser för att möjliggöra snabb yttestning. Tack vare en modulär struktur kan axelsystemet skalas efter önskemål. Mjukvarumodulerna kan också utformas individuellt och skräddarsys efter kraven i din produktion. Detta ger dig en skräddarsydd lösning för din kvalitetssäkring.
MABRI.VISION -testsystemet MV.EYE CR1 kännetecknas av exakt testning av stora ytor på kortast möjliga tid. Den underhållsfria och robusta sensorn utför tillförlitliga avstånds- och tjockleksmätningar och är konstruerad för industriellt bruk.
Z-mätområdet för testsystemet MV.EYE CR1 sträcker sig från 500 µm till 3 mm beroende på mäthuvudet och kan utökas ytterligare och anpassas till dina testkrav genom flexibel skalning av Z-axeln.
Tack vare den modulära strukturen kan axlarna i mätsystemet MABRI.VISION och deras dimensioner skalas och utformas efter önskemål. Ett granitbord används för maximal dämpning.
MABRI.VISION -testsystemet MV.EYE CR1 kan integreras sömlöst i dina produktionsprocesser. Vi tillhandahåller nödvändiga programvarugränssnitt för detta och stödjer dig i att automatisera din testprocess.
Användningen av en kromatisk konfokabel sensor möjliggör extremt höga mäthastigheter. Upp till 2 000 rader kan kontrolleras per sekund. Med upp till 192 mätpunkter / linje uppnås en mäthastighet på 384 000 punkter / sekund.
MABRI.VISION-mjukvaran MV.IMAGING kännetecknas av intuitiv drift och okomplicerad återkoppling. Omfattande gränssnitt är tillgängliga för användaren. Mjukvarumodulerna är designade för automatiserad testning.
Specifikationer
TESTA
| Antal poäng per rad | 192 |
| Skanningsfrekvens | 2000 Hz (valfritt 6000 Hz) |
| Mäthastighet | upp till 384 000 poäng/sekund |
| Mät fläckdiameter | från 2 um |
| Upplösning i sidled | från 1 um |
| Axiell upplösning | från 20 nm |
| Skanningsområde | 200x200mm² |
| Linjebreddssensor | 0,96 mm till 4,78 mm |
| Z mätområde individuell mätning | 200 µm - 4,78 mm |
| Z mätområde | upp till 3 mm |
GRÄNSSNITT OCH PROGRAMVARA
| Gränssnitt | ProfiNet, EtherNet |
| gränssnitt | 24 tums bildskärm, tryck |
| programvara | MV.IMAGING + CR -modul |
| operativ system | Windows 10 |
SYSTEMET
| driftstemperatur | 10 ° till 40 ° |
| nominell kapacitet | 2,3 kW |
| vård | 230 V, 10 A |
| Givarskyddsklass | IP50 |
| Mått (B x D x H) | 1 000 mm x 800 mm x 1 500 mm |
| vikt | 350 kg |
Universal: kan användas på en mängd olika sätt.
Medicinsk teknik
Inom medicinsk teknik används testsystemet MV.EYE CR1 för att kontrollera mikrostrukturer i gjutna plastkomponenter på grund av dess snabba mätprocess.
Halvledarteknik
MABRI.VISION inspektionssystem MV.EYE CR1 kan användas optimalt för waferinspektion. Även stora ytor kan fångas på mycket kort tid.
Verktygstillverkning
Genom att använda kromatisk-konfokala sensorer möjliggör testsystemet MV.EYE CR1 högprecisionstestning av formar under produktionscykler.
