3D-ytinspektionssystem med hög precision MV.EYE CR1

Inspektionssystemet MV.EYE CR1 gör det möjligt att skanna ytorna på produkter och komponenter snabbt och med stor precision med hjälp av en 3D -kromatisk konfokallinjesensor. Med 192 mätpunkter på en linje och en mätfrekvens på upp till 6000 Hz kan ännu större testområden med mycket hög punktdensitet skannas snabbt. Inspektionsprocesser som tar upp till flera timmar med klassiska konfokalsensorer kan implementeras på några minuter med det nya inspektionssystemet MV.EYE CR1.
MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

3D -ytinspektion med 20 nm upplösning

Användningsområdena sträcker sig från yt- och forminspektion av wafers, defekt- och ojämnhetsinspektion på metalldelar och forminspektion av precisionsformsprutade komponenter till spaltinspektion under monteringsprocesserna för premiumprodukter. Om sensorns z-mätområde är otillräckligt kan det utökas nästan oändligt genom att sensorn placeras vertikalt.

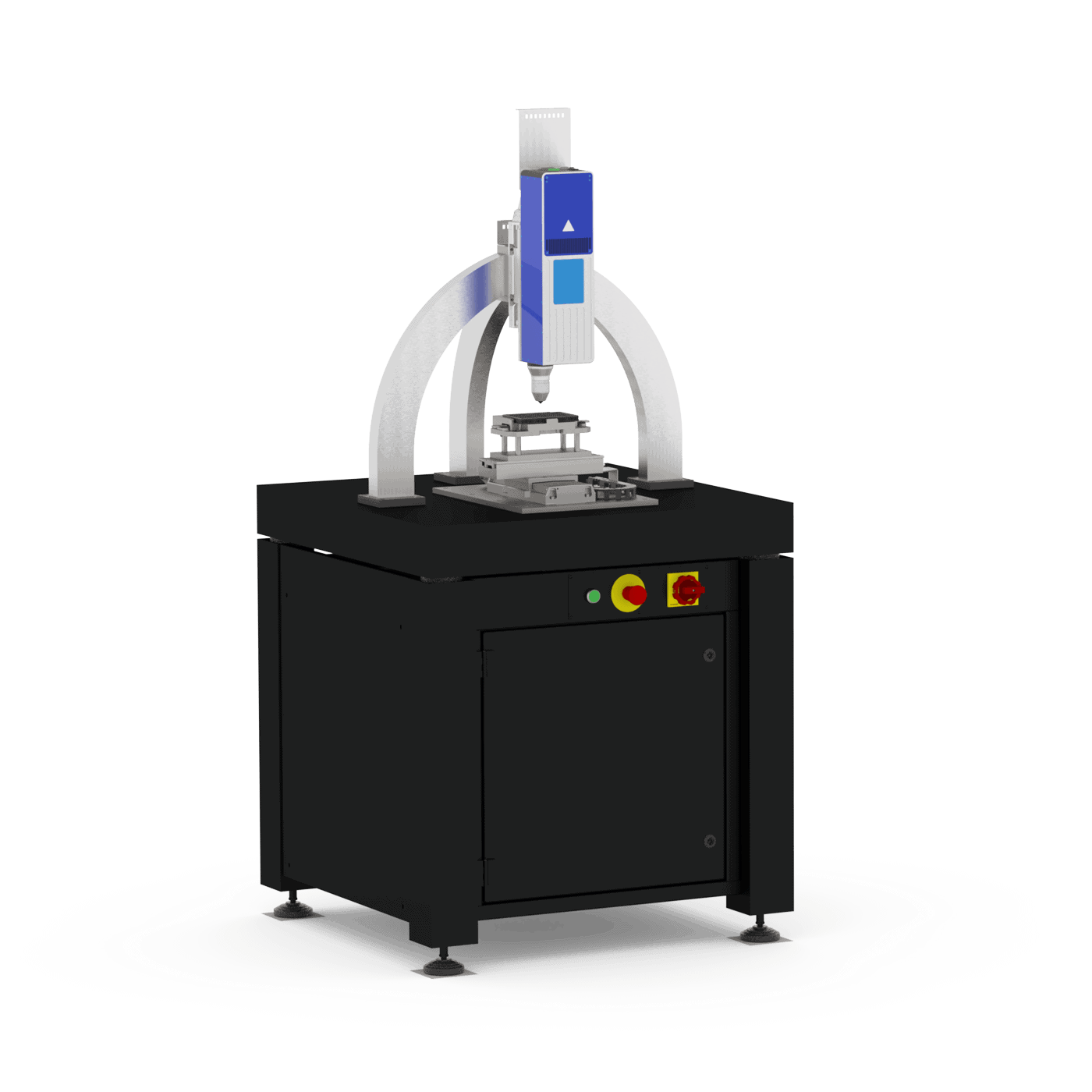

Det fristående inspektionssystemet med sin integrerade styrenhet och granitbord är särskilt lämpligt för användning i testlaboratorier, men kan även användas direkt i produktionen. Skanningsprocesser kan automatiseras och sparas i recept i programvaran. Om en anslutning till en automatiserad process planeras kan detta implementeras via vanliga industriella gränssnitt. Inspektionssystemet MV.EYE CR1 genererar rapporter för kvalitetssäkring genom en direkt anslutning till analysprogramvaran MountainsMap från Digital Surf.

Testsystemet för automatiserade produktionsprocesser

Tidigare inspektionsprocesser med punktsensorer kan reduceras från timmar till minuter med den nya MV.EYE CR1-plattformen. De genererade 3D-ytdata uppnår en upplösning på 20nm i z. Tack vare en intelligent och modulär kombination av olika högpresterande optik kan en lång rad tester utföras, vilket gör testsystemet lämpligt som en pålitlig helhetslösning inom olika användningsområden.
MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation, MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektion system, mjukvara, inspektion, linssensor, Lösningar, mätområde, utvärdering, specifikation

kromatisk linjesensor

När det gäller mätprincipen beter sig en kromatisk konfokal linjesensor som en klassisk konfokalpunktsensor. Linjelayouten gör att 192 mätpunkter kan registreras samtidigt, vilket möjliggör mycket höga mäthastigheter.

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

extremt Z-mätområde

Z-mätområdet för testsystemet MV.EYE CR1 sträcker sig från 500 µm till 3 mm beroende på mäthuvudet och kan utökas ytterligare och anpassas till dina testkrav genom flexibel skalning av Z-axeln.

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Kontrollera stora områden snabbt

Med 192 mätpunkter på en linje och en mätfrekvens på upp till 6000 Hz kan ännu större testområden med mycket hög punktdensitet skannas snabbt. Portalsystemet skannar 200 x 200 mm² som standard och kan utökas efter behov.

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Automatiserade processer

Det fristående testsystemet med integrerad styrenhet och granitbord är särskilt lämpligt för användning i testlaboratorier, men kan även användas direkt i produktionen. Skanningsprocesser kan automatiseras i programvaran och sparas i recept

MABRI.VISION-CR1-MountainsMap-Logo-Digital Surf-1

Anslutning till bergskarta

MV.EYE CR1 -testsystemet skapar rapporter för kvalitetssäkring genom en direkt anslutning till MountainsMap -utvärderingsprogrammet från Digital Surf. Utvärderingsalternativen sträcker sig från geometriska tester till grovhetsmätningar.

kromatisk linjesensor

Kromatisk konfokal linjesensor, MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Inspektionssystemet MABRI.VISION MV.EYE CR1 kännetecknas av sin exakta inspektion av stora ytor på kortast möjliga tid. Den underhållsfria och robusta sensorn utför tillförlitliga avstånds- och tjockleksmätningar och är konstruerad för industriellt bruk.

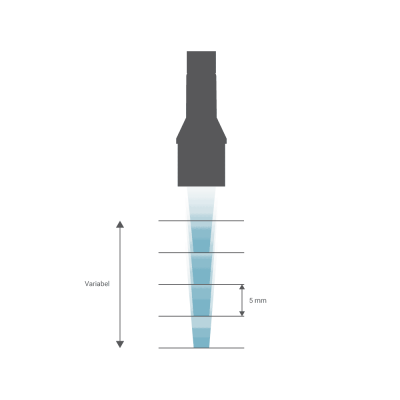

extremt Z-mätområde

Z mätområde för den kromatiska konfokala linjesensorn, MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, testning, linssensor, lösningar, mätområde, utvärdering, specifikation

Z-mätområdet för testsystemet MV.EYE CR1 sträcker sig från 500 µm till 3 mm beroende på mäthuvudet och kan utökas ytterligare och anpassas till dina testkrav genom flexibel skalning av Z-axeln.

skalbar plattform

Skalbar plattform, MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Tack vare den modulära strukturen kan axlarna i mätsystemet MABRI.VISION och deras dimensioner skalas och utformas efter önskemål. Ett granitbord används för maximal dämpning.

Integrerbar

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

MABRI.VISION -testsystemet MV.EYE CR1 kan integreras sömlöst i dina produktionsprocesser. Vi tillhandahåller nödvändiga programvarugränssnitt för detta och stödjer dig i att automatisera din testprocess.

Extremt snabb

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Användningen av en kromatisk konfokabel sensor möjliggör extremt höga mäthastigheter. Upp till 2 000 rader kan kontrolleras per sekund. Med upp till 192 mätpunkter / linje uppnås en mäthastighet på 384 000 punkter / sekund.

Smart utvärdering.

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

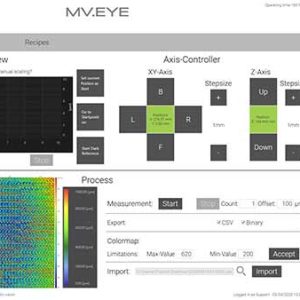

MABRI.VISION-mjukvaran MV.IMAGING kännetecknas av intuitiv drift och okomplicerad återkoppling. Omfattande gränssnitt är tillgängliga för användaren. Mjukvarumodulerna är designade för automatiserad testning.

programvara

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Modul

Programvaran MABRI.VISION har en modulär design. Förutom ett stort antal standardmoduler utökar vi gärna programvaran med lämpliga moduler för din applikation. Alla vanliga gränssnitt är tillgängliga för sömlös integration i din produktionsprocess.

Databaser

Programvaran MV.IMAGING stöder din kvalitetssäkring genom att använda databaser för produktionsorder och recept. Databasgränssnittet är baserat på de speciella kraven för dina tester och utvärderingar. All data kan exporteras som strukturerade testrapporter i .csv-, .xls- eller .pdf -format.

Statistik/utvärdering

Vår mjukvaruplattform erbjuder en mängd olika visualiseringsalternativ. Du håller överblick över produktionsprocesser och kvalitetssäkrar genom meningsfull statistik. Våra mjukvaruexperter är bekanta med de specifika kraven från olika branscher och designar mjukvaran för processstöd med hjälp av insiktsfulla nyckeltal och användbara verktyg som bra detaljräknare, fel- och mätbildsminnen och förvarningsgränser.

Universal: kan användas på en mängd olika sätt.

Medicinsk teknik

Inom medicinsk teknik används testsystemet MV.EYE CR1 för att kontrollera mikrostrukturer i gjutna plastkomponenter på grund av dess snabba mätprocess.

Halvledarteknik

MABRI.VISION inspektionssystem MV.EYE CR1 kan användas optimalt för waferinspektion. Även stora ytor kan fångas på mycket kort tid.

Verktygstillverkning

Genom att använda kromatisk-konfokala sensorer möjliggör testsystemet MV.EYE CR1 högprecisionstestning av formar under produktionscykler.

Användningsexempel

MABRI.VISION bygger och utvecklar högkvalitativa lösningar för maskinsyn och modulära testsystem för dina produktionsprocesser. Vårt modulsystem gör det möjligt för oss att snabbt och effektivt tillhandahålla lösningar för dina testuppgifter.

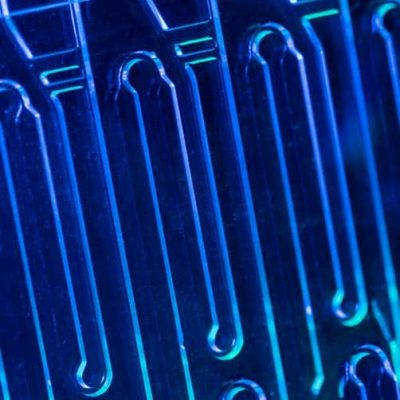

Lab på ett chip

MV.EYE CR1, högprecision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation, höghastighets inlineinspektion, mikrofluidik, MICRO.SPECTOR, lösningar, mikroskopisk , defekter, inspektera

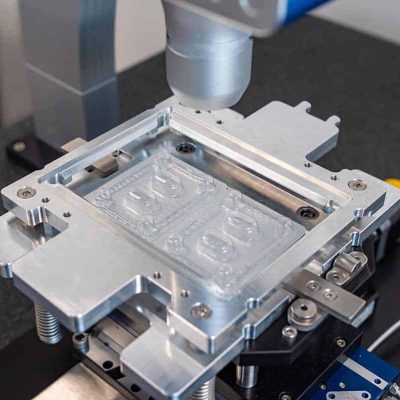

MV.EYE CR1 används inom området testning av mikrostrukturer och mikrofluidik. Mikro- och makrodefekter på formsprutade strukturer detekteras och utvärderas. Detta gör att cellodlingskärl och objektglas kan testas i hög hastighet.

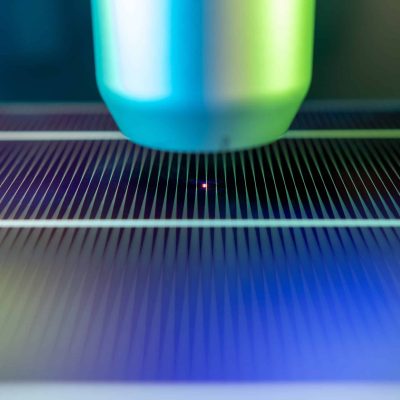

Wafer warp

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation, MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektion system, mjukvara, inspektion, linssensor, Lösningar, mätområde, utvärdering, specifikation

Inbyggd och offline upptäckt av skivvarp, defekter och kontaminering med ansluten realtidsutvärdering.

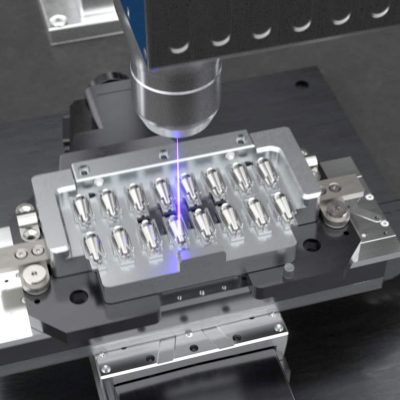

Grovhetstestning

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Inline och offline grovhetstestning på medicintekniska produkter som skruvar för tandimplantat och konstgjorda leder.

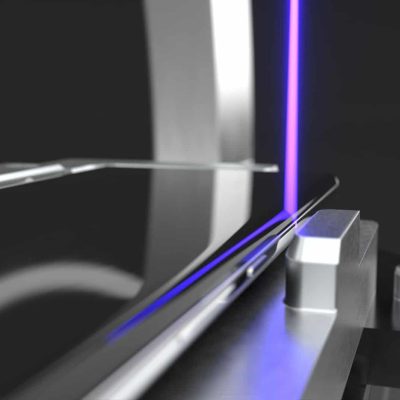

Gap check på mobiltelefonens displayer

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Testsystemet är lämpligt för att testa luckor mellan skärmen och huset. Oavsett om det är avrundat "kant" -skärmar eller konventionella skärmar, kan MV.Eye CR1 -testsystemet också känna igen de minsta målavvikelserna, både inline och offline.

Fina metallmasker för OLED-produktion

MV.EYE CR1, hög precision, 3D ytinspektion, produktionsprocesser, inspektionssystem, mjukvara, inspektion, linssensor, lösningar, mätområde, utvärdering, specifikation

Upptäckt av smuts och defekter på FMM. Testet sker före den första användningen och mellan individuella användningscykler och rengöring.
