MV.KONTROLL. MABRI.VISION utvecklar och bygger maskinseende
lösningar för dina produktionsprocesser.

Vi bygger maskinseende lösningar

PLANERING & KONSTRUKTION

Vi planerar och bygger smarta och kraftfulla lösningar för kvalitetskontroll inom din produktion med hänsyn till dina specifika krav.

Mer

kameror och optik

I vårt testlaboratorium kan vi falla tillbaka på alla vanliga maskinsynstekniker för att utforma kameror, linser och sensorer optimalt och samordnade med varandra.

Mer

belysning

Optimal belysning är avgörande för en tillförlitlig mätning. Vi förlitar oss därför på både fritt tillgängliga och speciallösningar.

Mer

3D -sensorer

Vi använder interferometriska sensorer för industriellt bruk med olika funktioner. T.ex. för mätning av ytor, avstånd, lagertjocklekar och volymer.

Mer

Planering och byggande

Testprocedurer - individuellt anpassade.

Vårt team hjälper dig att planera och designa testprocesser. Vårt mål är att göra provet så robust och effektivt som möjligt. Oavsett om det är 2D eller 3D kan vi testa de idealiska parametrarna på provdelar i förväg i vårt laboratorium.

Optik, el & konstruktion - från en enda källa.

Förutom den optiska designen måste många maskinsiktapplikationer också konstruera och tillverka komponenter. Vi erbjuder dig allt från en enda källa - från planering och konstruktion till driftsättning i din produktion.

Underhåll och service - snabbt och kompetent.

Produkter, processer och produktionslinjer kan ofta ändras på grund av optimering - det är här som tillförlitlighet och kompetens krävs. Vi hjälper dig gärna med underhåll, kalibrering, justering och service av ditt maskinsyn.

Fråga om synsystemet

Processdesign

Våra experter registrerar dina krav och använder den insamlade informationen för att utveckla ett koncept för att implementera din testuppgift.

  • Processcykel
  • Processförmåga
  • Installationsutrymme

optik

Efter konstruktionen sätts de motsvarande optiska komponenterna ihop, testas och koordineras med varandra.

  • Beräkningsverktyg
  • Linje- och matriskameror
  • Trianguleringssensorer

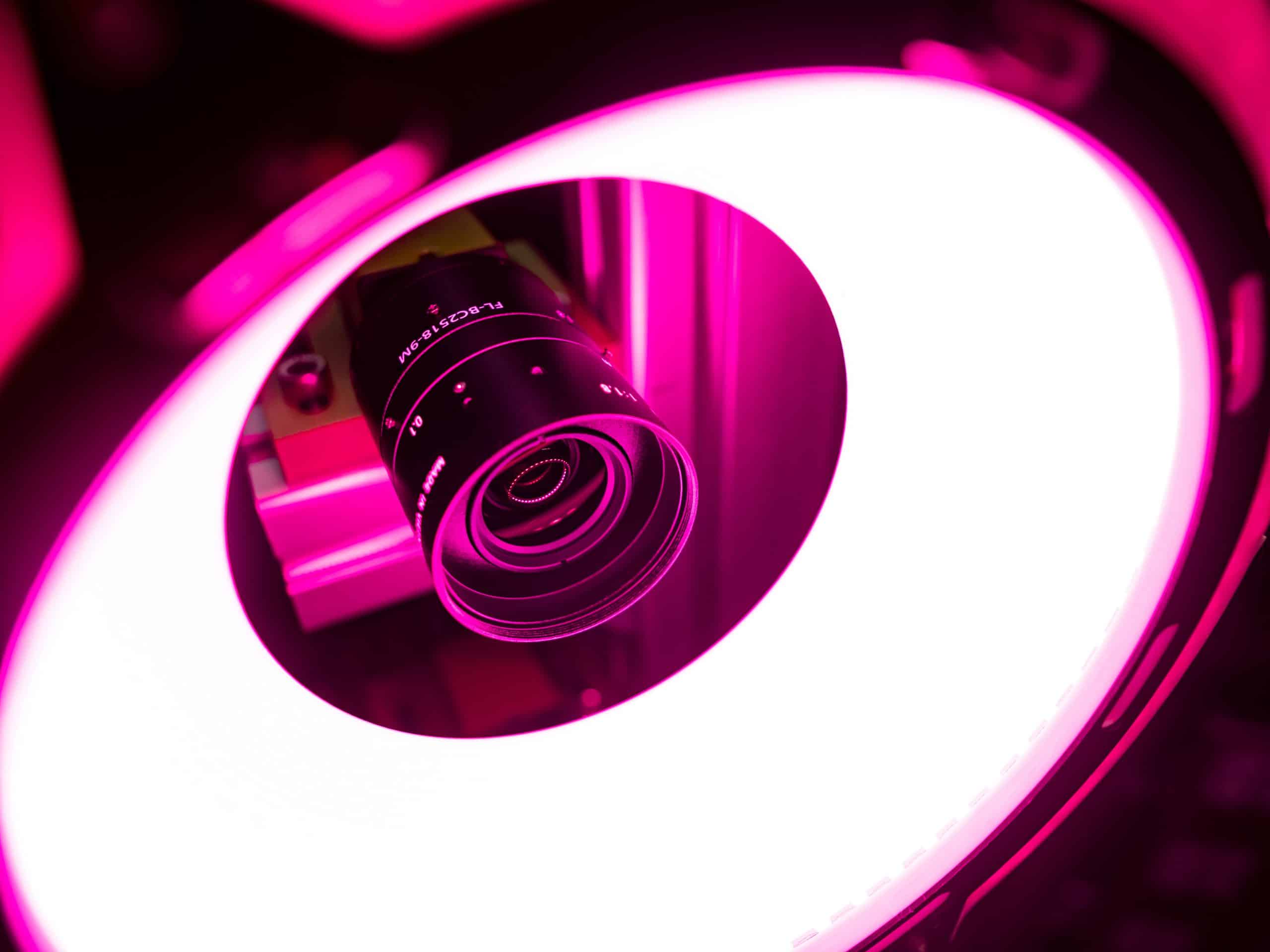

belysning

Oavsett om det är anpassad belysning eller omfattande användning av industriell LED -belysning, kommer vårt maskinteam att hitta den bästa möjliga lösningen för ditt test.

  • Kupol | Linje | Spot etc.
  • Multispektral
  • Specialkonstruktion

programmering

Vår interna programmeringsavdelning säkerställer en smidig mjukvaruinstallation och idrifttagningsprocess.

  • Controller & PC baserad
  • Digital I/O & gränssnitt
  • Databaser

Kameror och optik

Vi använder kameror och optik från välkända tillverkare som Keyence, IDS, Dalsa, Basler, Tamron, Kowa och Opto Engineering. Var och en av dessa tillverkare är experter inom sitt område. Det betyder att du garanterat får den bästa lösningen för din kvalitetssäkring.

Våra optikexperter ger dig snabbt och kompetent råd om den optimala designen av kamera- eller optikkomponenter. Kontakta oss gärna.

Fråga om synsystemet

Storskaliga telecentriska visionsystem

Vill du utföra högprecisionstester i ett stort synfält? Din process är inte lämplig för en lösning med skanningsaxlar? Vi erbjuder telecentriska maskinsyn för bildfält på upp till 240 x 150 mm². Med kamerasystem upp till 155MP kan de finaste detaljerna, som tappböjning, kännas igen över ett stort område.

Specifikationer
Bildfält x max. I mm
2,4 till 240
Bildfält y max
1,8 till 160
Upplösning i megapixlar
0,3 till 155
pixlar (hxv)
640 x 480 till 16 380 x 9 445
sensor
CCD; CMOS
gränssnitt
Keyence, GigE Vision, Cameralink, USB 3.0, CoaXPress
Plattformar
PC (Windows); Keyence
Begäranssystem

Ljus: obegränsade möjligheter

Nyckeln till robust bildbehandling är bra ljusdesign för att kunna skildra relevanta funktioner med så mycket kontrast som möjligt. Förutom klassisk belysning som bakgrund, dome, coax eller ring förlitar vi oss även på innovativa ljuskoncept. Specialfunktioner kan framhävas med strukturerat ljus eller "form från skuggning".

Specifikationer
våglängder
365 (UV); 405 (UV); 465 (blå); 525 (Grön); 625 (röd); 850 (NIR); 940 (NIR); (Vit)
Design
Bakgrund, ring, koaxial, mörkfält, kupol, linje, fläck, telecentrisk, mönsterprojektion
Driftläge
Kontinuerligt ljus, pulserande, blixt
intensitet
upp till 2600 kLux
Fråga om belysning

Skräddarsydda produkter: din skräddarsydda belysning

Letar du efter belysning som inte finns på marknaden? Vi stöder dig gärna i design och konstruktion av belysning som uppfyller dina krav. Vi inser engångs- eller större mängder. Tack vare optisk simulering kan vi bestämma en optimal belysningsinställning. Våra experter på optik, elektricitet och konstruktion erbjuder hela spektrumet: från kretskortdesign till slutproduktion. För särskilt snabba lösningar producerar vi också prototyper med 3D -utskriftsprocessen.

Fråga om specialbelysning

3D-triangulering

3D-sensorer är särskilt lämpliga för att tillförlitligt detektera geometriska egenskaper eller formavvikelser. För att kunna genomföra en områdesbesiktning kombineras profillasrarna antingen med ett transportörsystem eller med lämplig kinematik eller robotik. Mätmetoden är extremt robust mot yt- eller färgavvikelser och är därför idealisk för att testa metallkomponenter, formsprutning eller livsmedel.

Specifikationer
Linjebredder i mm
7 till 830
Arbetsavstånd i mm
20 till 1 240
Laservåglängd i nm
365, 405 (blå)
Skanningshastighet i Hz
Upp till 16 000
Temperaturvariation
0°C – 45°C
skyddsklass
Upp till IP 67
Plattformar
Keyence, Wenglor, PC
Gränssnitt
GigE Vision, Keyence
Begär 3D -sensor

3D -mätningar med en kamera:

Flygtid

3D-kameror från Basler mäter avstånd med hjälp av time of flight-metoden. Sonys DepthSense-teknik gör att föremål kan kännas igen baserat på deras avstånd eller form. Typiska applikationer är inom området logistik och hantering av produkter.

Specifikationer
upplösning
640 x 480
gränssnitt
GigE
Synfält
60°x45°
Mätområde
0m – 10m
noggrannhet
< 5 mm på 0,3 – 6 m; typisk
Bildhastigheter
30 fps
dröjsmål
< 150 ms
belysning
940 nm
Prestanda
22W
Plattformar
Windows PC, Halcon, MIL, OpenCV
Storlek (L x B x H)
99,6 mm x 80,6 mm x 67,9 mm
driftstemperatur
0 – 50°C
Fråga om TOF-systemet
