MV.EYE I2
Inline-testning av elektroniska moduler för e-mobilitet
MV.EYE i2
Inline-testning av elektroniska moduler för e-mobilitet.
Inom området elektromobilitet produceras komplexa komponenter i stort antal och vid höga hastigheter. Testprocessen för en komponent med nästan 70 testfunktioner tar upp till fyra minuter med en konventionell mätanordning.
Med det inline-kompatibla MV.EYE i2-testsystemet erbjuder MABRI.VISION en innovativ lösning för mätning av elektroniska moduler, som har en genomsnittlig mätcykel på 3 sekunder. Olika teknologier kombineras: bildbehandling, lasertriangulering och optiska mikrometer. Fördelarna med MV.EYE i2 -testsystemet är baserade på exakta mätresultat och hastighet. Dessutom finns det framför allt multimodalitet, kundspecifika och platsbesparande lösningar, skalbarhet och datafusion av 2D- och 3D-mätdata.
Ansökningar
- Test av formsprutade delar
- Testning av plast-metallkompositer
tentor
- Kamera inspektion
- Lasertriangulering
- Optiska mikrometrar
- form
- närvaro
- Defekter
Industrisektorer
- E-mobilitet
- Bilindustrin
- maskinteknik
En högupplöst kamerabild kan användas för att upptäcka närvaron och positionen av funktioner såväl som defekter. Böjningar och vingcirklar av stift bestäms med hög precision. Systemets stabila stålkonstruktion garanterar långvarig användning i din kvalitetssäkring.

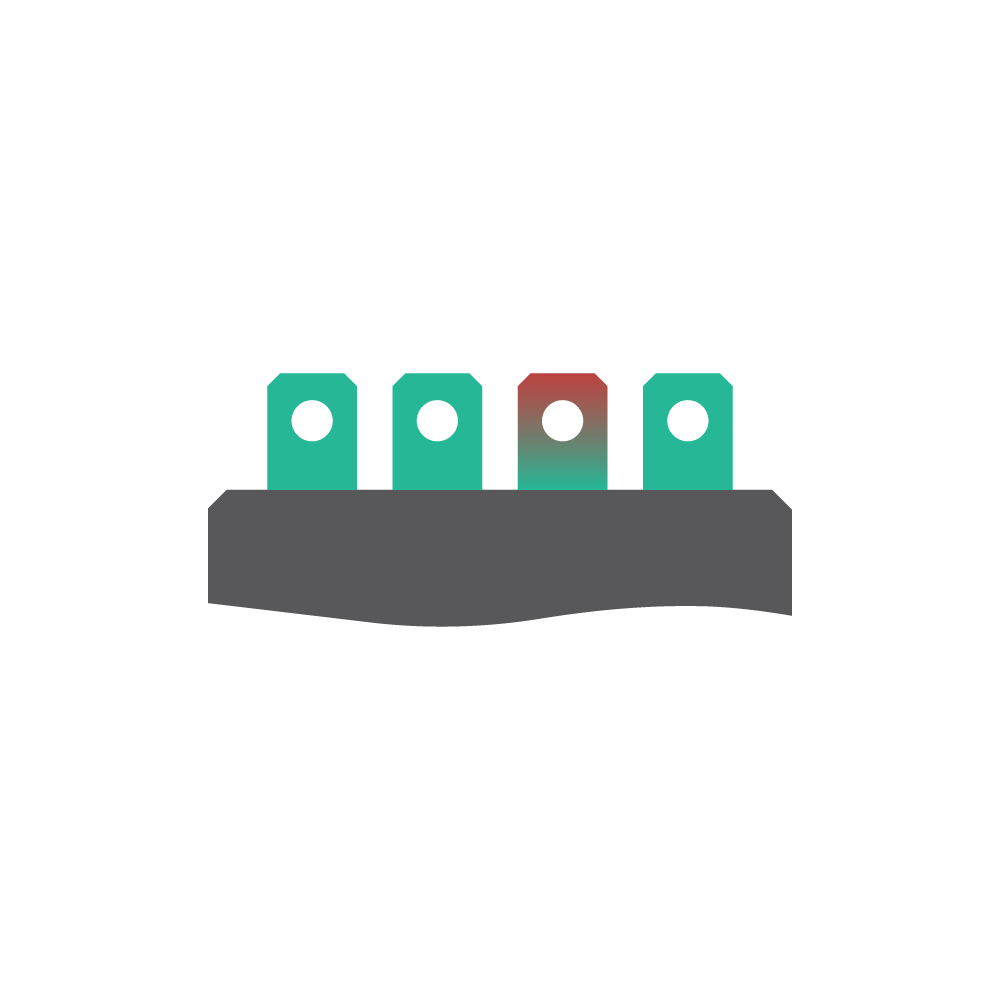

Låt dina komponenter av olika storlekar testas på olika stationer med testsystemet MV.EYE i2. En 3D-profilmätning med hjälp av en trianguleringssensor genererar exakt höjdinformation och dimensionsnoggrannhet. Få 3D-mätdata om kontaktpositioner.
En optisk mikrometer fångar testobjektet telecentriskt från olika vinklar och skapar en skuggbild som möjliggör exakt höjdmätning. Systemet är utrustat via en pneumatisk lyftdörr och är möjligt både manuellt och automatiskt.
Mjukvaran MABRI.VISION erbjuder utökad batchhantering. En receptdatabas låter dig byta produkter snabbt utan att behöva konfigurera om parametrarna varje gång.
MV.EYE I2-inspektionssystemet levererar inte bara exakt bildbehandling, utan kombinerar också 2D- och 3D-mätdata som erhållits. Dra nytta av en omfattande resultatdatabas för din produktförbättring.
För att identifiera och implementera optimeringspotential i din produktion erbjuder MABRI.VISION programvaran MV.IMAGING dig statistik och en mängd olika analysverktyg.
Specifikationer
TESTA
| Inspektionsfunktioner i takt | 200 |
| Repeterbarhet | 1 µm |
| upplösning | upp till 70 mpx |
| Mätsystem | upp till 5 sensorer i ett system |
| Skanningsläge | 1-2 och 3D-mätningar |
| Synfält | 240 mm x 150 mm |
GRÄNSSNITT OCH PROGRAMVARA
| Gränssnitt | Keyence, digital I / O, ProfiNet |
| operativ system | Keyence, Windows optimalt |
| programvara | MV.IMAGING, Keyence |
SYSTEMET
| vård | 230V |
| vikt | från 550 kg |
| Mått | från 1 mx 1 m |
| Komprimerad luft | 6 takter |
Universal: kan användas på en mängd olika sätt.
elektromobilitet
Komplett och hög precision kvalitetskontroll av formsprutade delar i linje med produktionen. Smidig integrering av testning i automatiserade produktionsprocesser.
rörlighet
Snabb testning av komponenter med en mängd olika testegenskaper. Kontrollera spolcirklar av stift, kontakthöjder och 3D-positionen för kontakterna i processcykeln.
maskinteknik
Komplett testning av plast-metallkompositer inom maskin- och anläggningsbyggande. Dra nytta av en omfattande resultatdatabas och olika analysverktyg.
