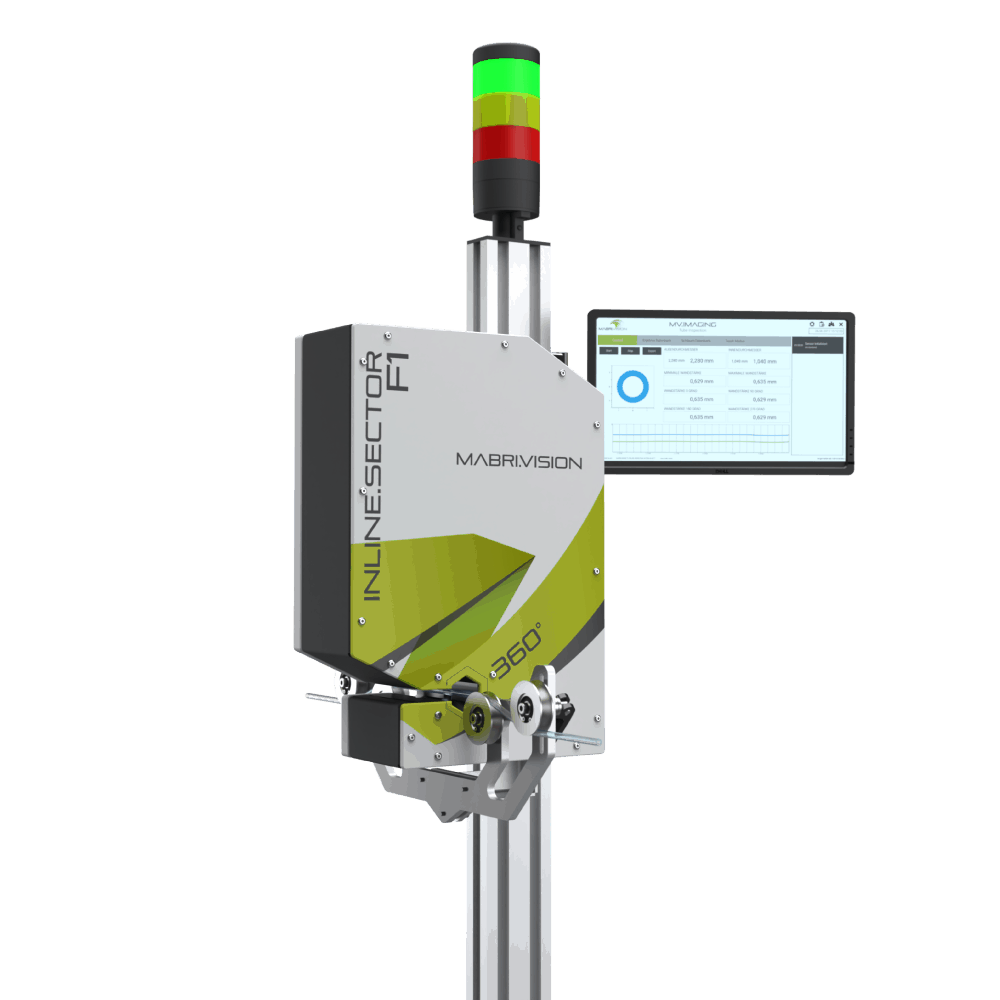

Système de test d'épaisseur de paroi de tuyau en ligne INLINE.SECTOR F1
épaisseur de paroi de tuyau
INLINE.SECTOR F1
L'avenir des tests de flexibles.
Le système de test MABRI.VISION INLINE.SECTOR F1 décrit l'avenir du contrôle qualité des tuyaux en plastique et en silicone : non destructif et en cycle de production.
Efficace et émouvant.
Un capteur 360° crée des sections transversales pour vérifier le diamètre intérieur et extérieur, l'épaisseur de paroi et la géométrie des flexibles semi-transparents : directement dans votre ligne d'extrusion.
Innovation – notre passion !
Les processus de tests doivent être parfaitement intégrés aux processus de production. MABRI.VISION s’appuie donc sur des solutions innovantes pour accompagner votre processus de tests.
Votre avantage.
Économisez du matériel.
Le système de test MABRI.VISION INLINE.SECTOR F1 effectue des tests de flexibles de manière non destructive et continue. Cela signifie que vous pouvez atteindre systématiquement des tolérances fiables et réduire votre consommation de matériaux.
Démarrez la production plus rapidement.
Grâce à des tests continus, l'INLINE.SECTOR F1 vous permet de mettre en place le système de production plus rapidement. Cela vous aidera à éviter les erreurs initiales et à gagner du temps de production.
Preuve de qualité à 100%.
Réalisez des tests holistiques de vos produits. Des tests à 100 % avec une installation de test certifiée peuvent contribuer à une certification accélérée de vos produits de production.
Vérifiez en ligne.
L'INLINE.SECTOR F1 vérifie les tuyaux pour les applications les plus exigeantes directement dans votre ligne d'extrusion. La méthode de mesure sans contact permet, entre autres, de tester l'épaisseur de paroi, la forme et le désalignement.

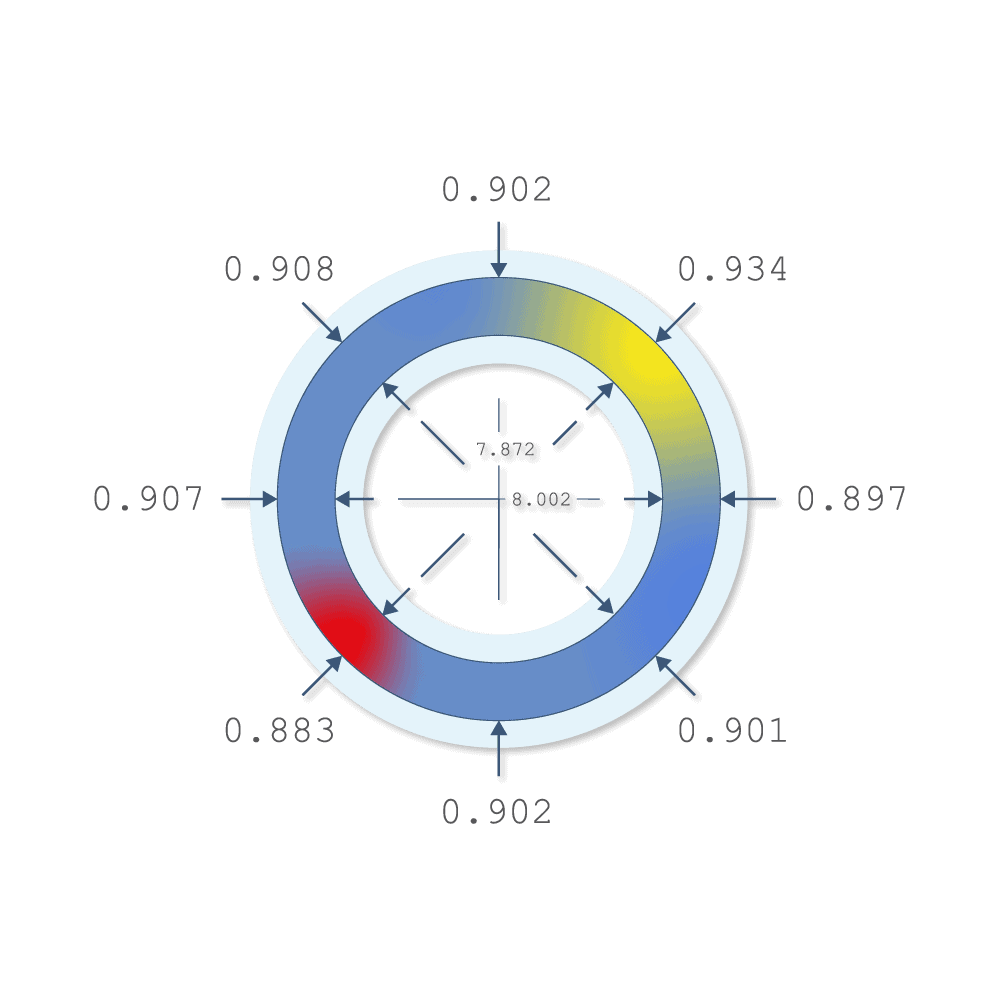

Épaisseur du mur.
Le système de test en ligne de MABRI.VISION permet d'enregistrer l'épaisseur de paroi dans jusqu'à 16 directions en même temps. Les tests ont lieu simultanément à votre production et sont totalement non destructifs.
Compensation de base.
Test précis de l'offset du noyau sur des tubes semi-transparents (à la fois incolores et colorés) d'un diamètre de 0,5 mm - 20 mm et d'une épaisseur de paroi de 0,1 mm - 4 mm.

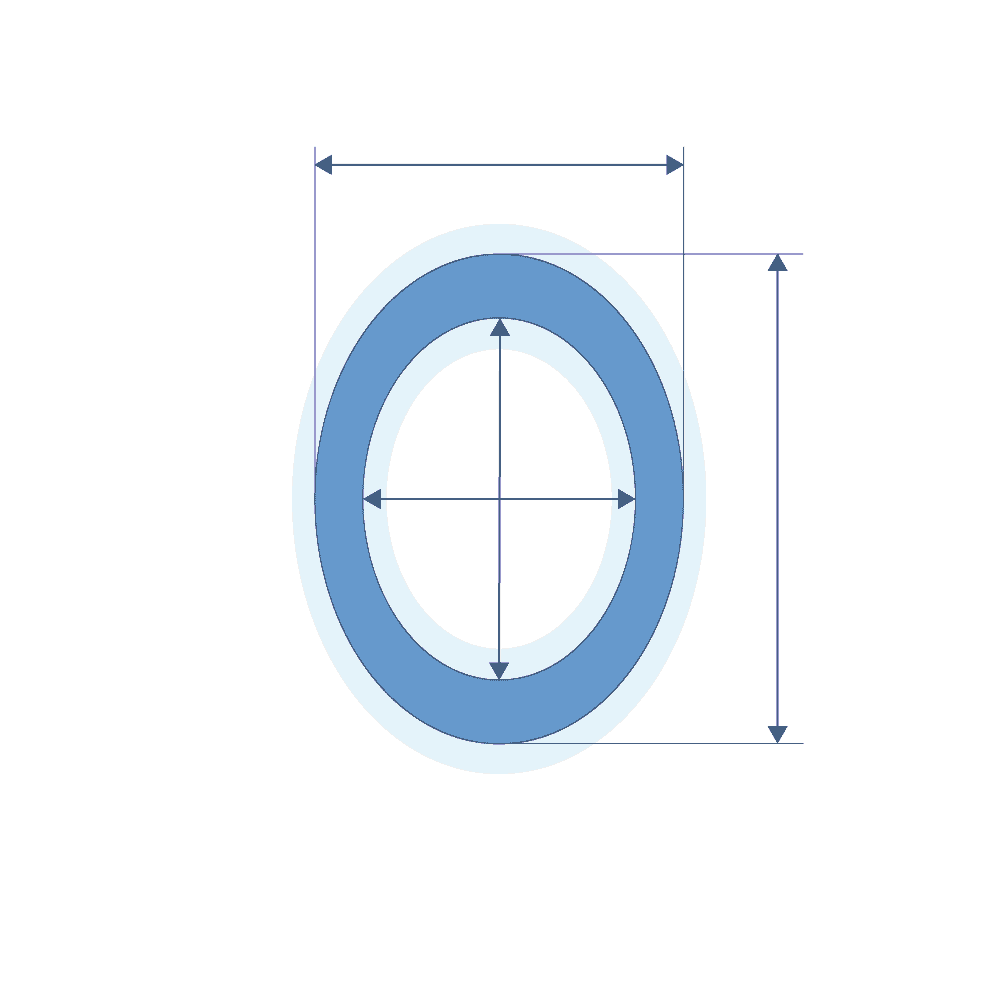

Diamètre intérieur et extérieur.
Mesure du diamètre intérieur et extérieur, de l'épaisseur de paroi minimale et maximale, de l'ovalisation et du décalage du noyau. Obtenez une imagerie en coupe complète de vos tubes à lumière unique.
Histoire & statistiques.
Les valeurs mesurées générées sont enregistrées et peuvent être analysées et exportées. La fonctionnalité de la base de données peut être étendue selon vos besoins, par exemple avec des graphiques d'historique de temps pour tous les paramètres de processus.
dégager.
Bénéficiez d'une interface claire pour visualiser et analyser les tests. Les interfaces avec vos systèmes peuvent être étendues selon les besoins (par exemple Profinet, Profibus, E/S numériques et analogiques).

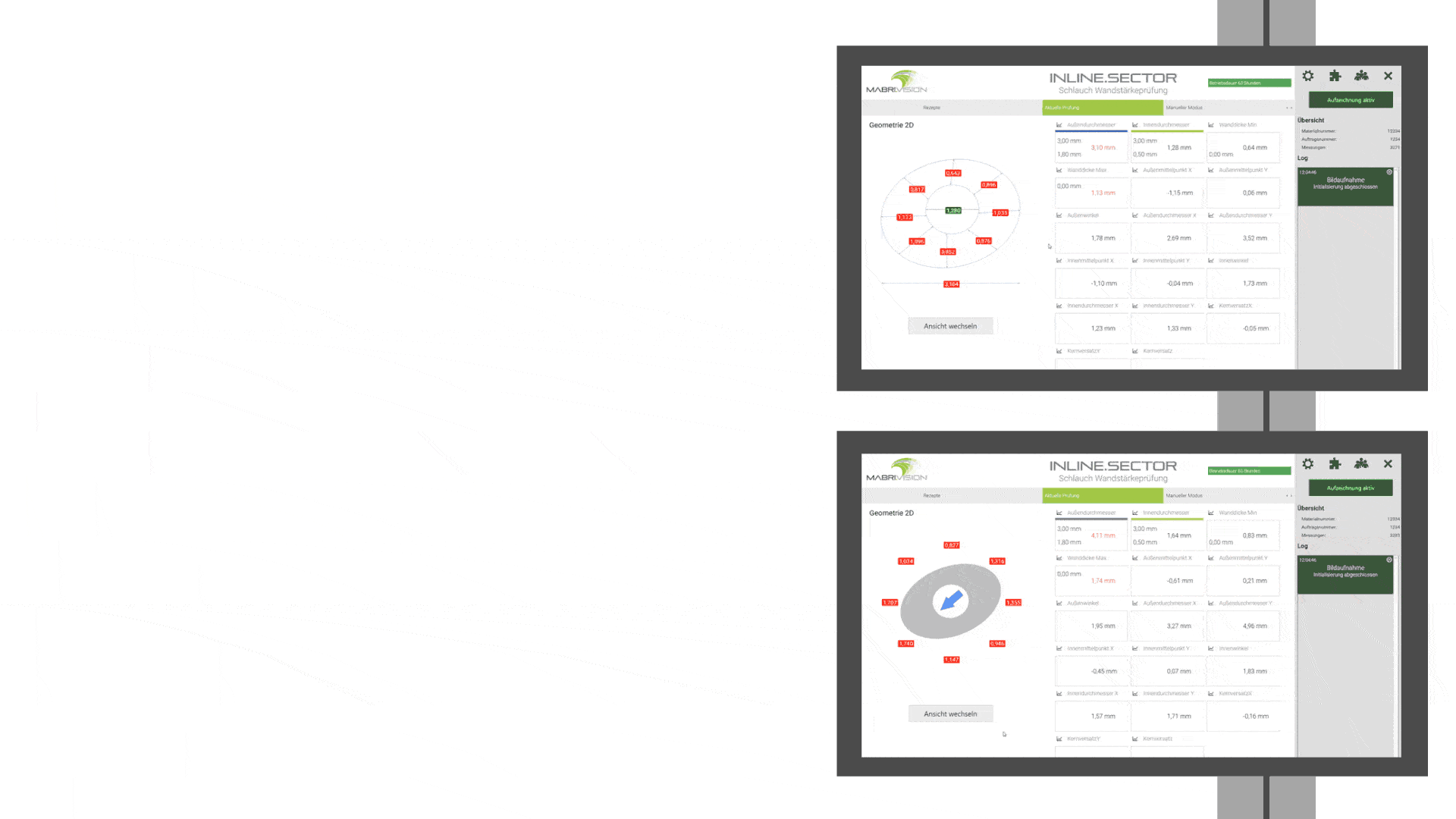

Logiciel puissant et intuitif.
Le puissant logiciel MABRI.VISION représente une solution individuelle pour la reconstruction en ligne de la géométrie du tube à partir des données du capteur.Nos experts en logiciels s'appuient sur des algorithmes innovants pour la reconstruction et sur des performances de traitement optimisées pour les tests en ligne.
Un grand nombre d'outils d'analyse sont à la disposition de l'utilisateur pour une évaluation intuitive et simple. De cette façon, vous pouvez effectuer un test complet des tuyaux et identifier et mettre en œuvre le potentiel d'optimisation de votre production.
Logiciel puissant et intuitif.
Le puissant logiciel MABRI.VISION représente une solution individuelle pour la reconstruction en ligne de la géométrie du tube à partir des données du capteur.Nos experts en logiciels s'appuient sur des algorithmes innovants pour la reconstruction et sur des performances de traitement optimisées pour les tests en ligne.
Un grand nombre d'outils d'analyse sont à la disposition de l'utilisateur pour une évaluation intuitive et simple. De cette façon, vous pouvez effectuer un test complet des tuyaux et identifier et mettre en œuvre le potentiel d'optimisation de votre production.
Universel : peut être utilisé de différentes manières.
TECHNOLOGIE MÉDICALE
Un contrôle de qualité à 100 % est d'une importance fondamentale dans la technologie médicale. Le système de test INLINE.SECTOR F1 permet un test complet des tuyaux transparents et semi-transparents dans l'industrie médicale.
INFUSION
Lors du test des tubes de perfusion pour détecter les défauts et les propriétés géométriques, l'accent est mis sur la précision et la fiabilité - propriétés que MABRI.VISION remplit sans réserve avec l'INLINE.SECTOR F1.
DIALYSE ET DON DE SANG
Le système de test MABRI.VISION INLINE.SECTOR F1 propose des tests 100 % en ligne pour les tubes utilisés en dialyse et en don de sang. Faites confiance à l’expérience de MABRI.VISION dans ce domaine.
Caractéristiques
TEST
| Diamètre du tuyau | 0,5 - 20 mm |
| Épaisseurs de paroi | 0,1 - 4 mm |
| Fréquence de mesure | jusqu'à 150 Hz |
| Répétabilité | 0,1 µm |
| Vitesse de la courroie | 500 m/min |
| matériaux | Silicone, PVC, PMMA |
| examens | Épaisseurs de paroi, forme, décalage du noyau |
INTERFACES ET LOGICIELS
| Interfaces | ProfiNet, EtherNet |
| interface | Moniteur 24 pouces, tactile |
| Fonctions et modules | Recettes, base de données, gestion des utilisateurs |
| système opérateur | Windows 10 |
| logiciel | MV.IMAGERIE |
PIÈCE JOINTE
| Dimensions du capteur (L x P x H) | (550 x 280 x 140) mm³ |
| Capteur de poids | 18 kg |
| Dimensions du contrôleur (L x P x H) | 19", 6U |
| résolution | 0,1 µm |
| Contrôleur de poids | 11,8 kg |
| température de fonctionnement | 10° à 40° |
| capacité nominale | 2,3 kW |
| se soucier | 100 - 240V |
