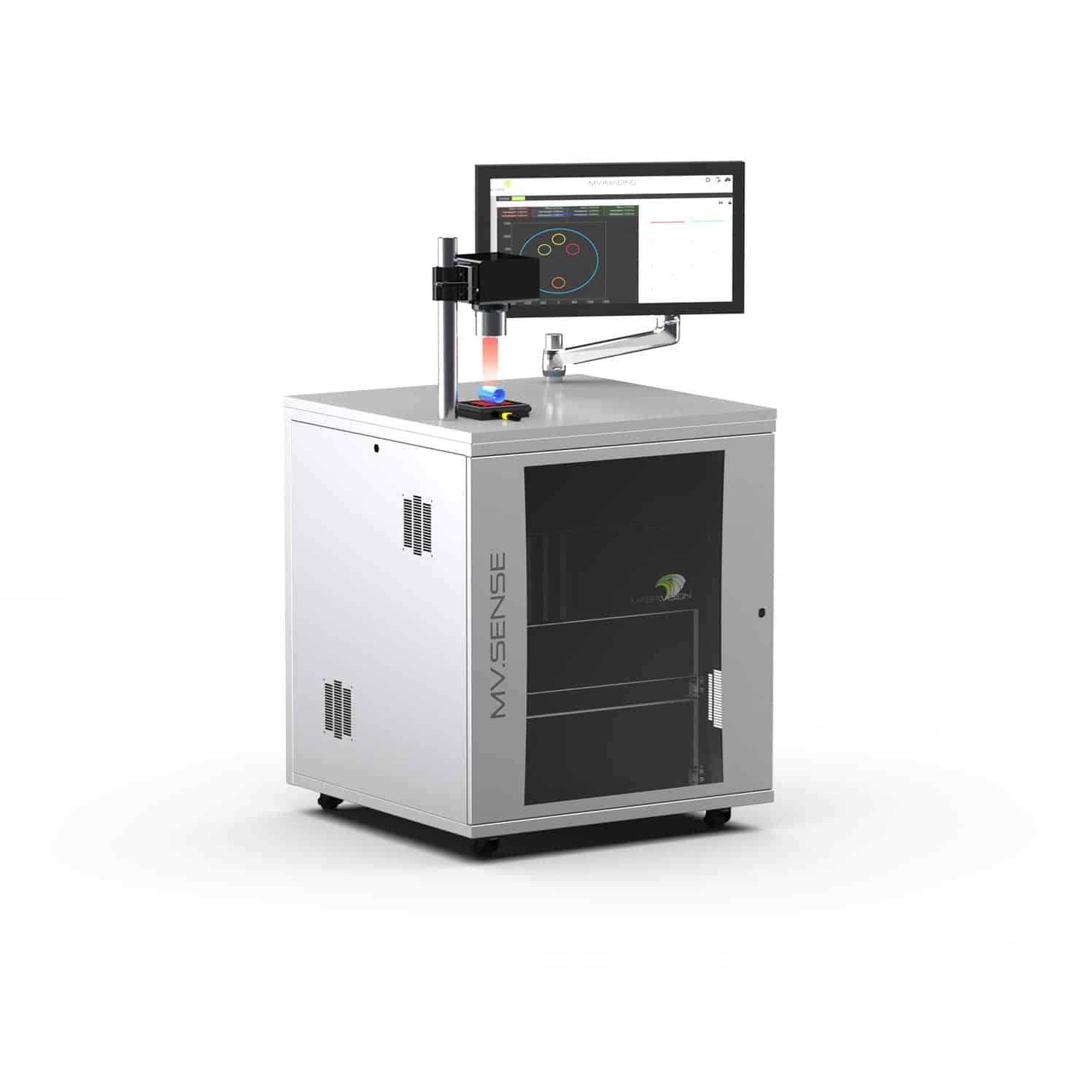

MV.SENSE OCT
capteurs OCT industriels.
capteurs OCT industriels pour votre application.
Les capteurs interférométriques MV.SENSE sont spécialement conçus pour un usage industriel. Qu'il s'agisse d'essais de surface, de mesure d'épaisseur de couche de matériaux translucides ou d'analyses volumétriques, les différentes fonctions de numérisation offrent un large éventail d'applications possibles.
Vous recherchez une solution globale ? MABRI.VISION propose des solutions clé en main pour votre application. Nous couvrons tous les services : conception de systèmes, construction, construction d'armoires de commande, câblage et programmation d'interfaces.
Un capteur - de nombreuses possibilités.
Nos capteurs OCT offrent diverses fonctions de numérisation. Grâce à la combinaison d'un contrôleur, d'un capteur et d'un logiciel, la technologie permet une mesure de haute précision des surfaces, des distances, des épaisseurs de couche et des volumes ou structures à l'intérieur du matériau. Le mode de mesure respectif dépend de votre application.

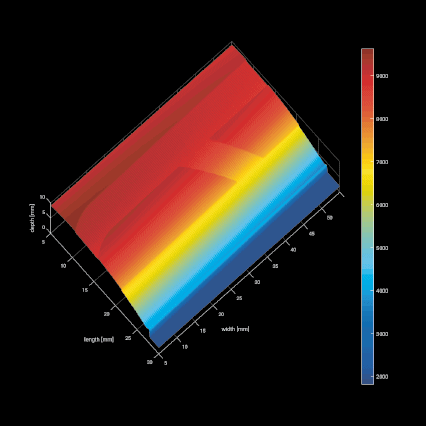

surface

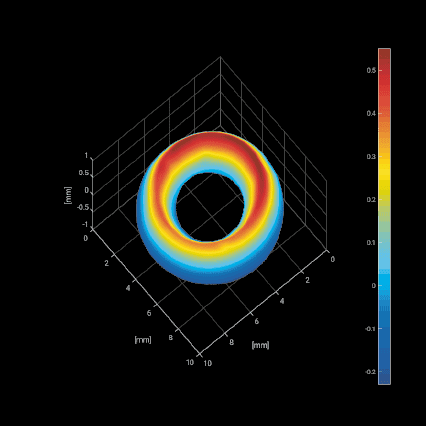

Épaisseur de couche

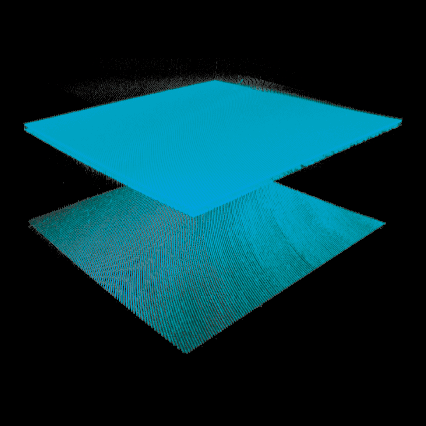

tomographie
Diverses possibilités d'application.
Les différentes fonctions de numérisation offrent un large éventail d'applications possibles, par exemple dans les secteurs de la technologie de l'emballage, de l'automobile, de la pharmacie et de la technologie médicale.
En fonction de l'application, nous proposons les capteurs adaptés. Fondamentalement, les mesures peuvent être effectuées en 1D, 2D et 3D. La mesure s'effectue sans axes ni cinématiques supplémentaires, car le faisceau est façonné dans le capteur respectif et offre donc une flexibilité maximale.
Nous vous fournissons tous les éléments de base d'une seule source - de la planification au développement de solutions logicielles adaptées jusqu'à la visualisation clairement préparée des données collectées.
Principe de fonctionnement et technologie.
Nos capteurs sont basés sur le principe de l'interférométrie en lumière blanche avec l'avantage de mesures ponctuelles rapides. Nous combinons ainsi la haute précision d'un interféromètre à lumière blanche classique avec les avantages des capteurs à section lumineuse, tels que la flexibilité et l'aptitude à la production.
Différentes propriétés de réflexion permettent de tester des matériaux multicouches translucides. Le cœur de notre technologie de capteurs réside dans l’utilisation d’une source lumineuse à large bande avec une unité d’évaluation spectrale. La lumière rétrodiffusée interfère avec une distance de référence donnée.
Les propriétés de cohérence courte de la lumière donnent lieu à des mesures de distance absolue. Plusieurs points de mesure peuvent être combinés pour former une seule image. Selon la configuration, des fréquences de mesure sélectives allant jusqu'à 250 kHz peuvent être atteintes. La mesure est effectuée sans axes ni cinématiques supplémentaires.
Plus qu'un simple capteur.
Avec MV.SENSE, nous vous proposons une solution complète pour tout ce qui concerne l'OCT. De la planification des tests automatisés aux solutions logicielles appropriées en passant par la visualisation clairement préparée des données collectées, nous fournissons tous les composants nécessaires à votre solution de vision industrielle. une seule source .
Solutions logicielles
Notre framework logiciel MV.IMAGING vous offre un maximum de flexibilité. En plus des fonctionnalités de base telles que l'enregistrement, l'évaluation et le stockage des données de mesure, des progiciels individuels sont disponibles pour diverses applications. Des fonctionnalités telles que la gestion des utilisateurs, les bases de données et la visualisation des données sont intégrées selon vos besoins.
Vision industrielle
Nous combinons nos capteurs OCT avec des plates-formes de vision industrielle pour garantir une inspection efficace de la précision dimensionnelle, de la présence, des défauts, des pores, des vides, des dimensions d'oscillation, de la position et de la mesure de forme 3D. En plus de nos capteurs MV.SENSE, nous utilisons également des caméras matricielles et linéaires ainsi que des capteurs de profil pour mettre en œuvre des solutions de vision.
automatisation
Nous proposons les modules d'automatisation adaptés à nos capteurs MV.SENSE. Grâce aux modules PLC appropriés, nous pouvons intégrer toutes les interfaces matérielles et logicielles courantes selon vos besoins. En combinant des systèmes de manutention et des technologies de convoyage adaptés, nos processus de test peuvent être intégrés de manière transparente dans votre production.
études de faisabilité
Capteurs adaptés à votre test.
Quelle technologie est la mieux adaptée à votre examen ? Nos experts OCT créent une conception de test optimale selon vos spécifications. Différents capteurs de la série MV.SENSE sont à votre disposition et couvrent un large éventail d'exigences.
Mise en œuvre optimale du processus de test.
Selon votre cahier des charges, nous concevons les processus de test de manière à ce que l'environnement industriel soit simulé de la manière la plus réaliste possible. Nous poursuivons l'objectif d'un test robuste et efficace qui fonctionne parfaitement et de manière fiable même dans des conditions défavorables.
Analyse complète des possibilités.
Une définition claire des modèles de limites et des tâches de test est cruciale pour la mise en œuvre du test. Afin de garantir les performances ultérieures du système de test, une attention particulière est portée aux dimensions.
Conseils et interprétation.
La clé d’une utilisation réussie d’un système OCT réside dans une conception optimale et dans la sélection des capteurs et contrôleurs appropriés. Ce n'est qu'avec des composants correctement dimensionnés que les caractéristiques pertinentes peuvent être identifiées de manière fiable.
Bénéficiez de notre savoir-faire dans la planification et la conception de processus d'inspection OCT.
Performance.
jusqu'à
Résolution axiale
0
nm
jusqu'à
Répétabilité
0
je suis
jusqu'à
Taux d'échantillonnage des points
0
kHz
Caractéristiques
| capteur | SXi-70 | SXi-250 | SXi-900 | SXi-1500 | S1I-18 | S1e-37 |
|---|---|---|---|---|---|---|
|
Caractéristiques |
|
|
||||
|
Distance de mesure |
7,5 mm |
25mm |
100mm |
150mm |
18 millimètres |
37mm |
|
Plage de mesure latérale |
5 millimètres |
11 mm |
40 mm |
70 mm |
- |
- |
|
Taille du spot |
7 m |
13 m |
17,5 µm |
22 m |
11,5 µm |
14,7 µm |
|
distances |
+ |
+ |
+ |
- |
+ |
+ |
|
épaisseur |
+ |
+ |
+ |
- |
+ |
+ |
|
Multicouche |
+ |
+ |
+ |
- |
+ |
+ |
|
Scan 2D / Scan 3D |
+/+ |
+/+ |
+/+ |
+/+ |
- |
- |
|
Options du contrôleur |
B2i, C3i |
A1i, B2i, C3i |
||||
|
Vitesse de numérisation 2D maximale |
250Hz (2°) |
- |
||||
|
Câble de capteur |
Longueur : Standard 2 m, sur demande jusqu'à 30 m |
|||||
| Manette | A1i | B2i | C3i | |
|---|---|---|---|---|
|
Caractéristiques |
|
|
|
|
|
Taux de mesure max. |
80 000 / s |
250 000 / s |
146 000 / s |
|
|
Taux de mesure typiques |
30 000 / s |
120 000 / s |
70 000 / s |
|
|
Plage de mesure de profondeur |
0,3 mm |
2,3 mm |
8 mm |
|
|
Longueur d'onde centrale |
650 nm |
835 nm |
1280 nm |
|
|
Résolution axiale |
5 nm |
10 nm |
12 nm |
|
|
Épaisseur minimale de la couche |
2,2 µm |
5 µm |
15 µm |
|
|
Répétabilité |
0,1 µm |
0,35 µm |
0,5 µm |
|
|
Déclencheur externe |
+ |
+ |
+ |
|
|
Scan 2D / Scan 3D |
+ / + |
+ / + |
+ / + |
|
|
distances |
- |
+ |
+ |
|
|
Épaisseur de couche / multicouche |
+ / + |
+ / + |
+ / + |
|
|
Laser de poursuite rouge en option |
+ |
+ |
+ |
|
|
Dimensions |
400 x 380 x 161 mm³ [L x P x H] |
|||
|
Configuration requise pour l'ordinateur |
Windows 7/10, au moins CPU i3, au moins 4 Go de RAM, GPU NVIDIA selon l'usage |
|||
