Robot.Secteur: precieze kwaliteitscontrole met flexibele robottestcel

Tailor -gemaakte testen, zeer precieze meettechnologieën en volledig geïntegreerde gegevensverwerking voor uw kwaliteitsborging

Geef nu advies zonder verplichting

In één oogopslag

Met Robot.Secteur zet u een testcel op die de kosten verlaagt, de kwaliteit verzekert en precies in uw productie past. Drie redenen waarom onze klanten ons kiezen:

Automatisering bespaart u kosten

Verminder de testinspanningen en personeelskosten - met geautomatiseerde processen die kunnen worden geschaald en aangepast.

Precisie door high-end sensorisme

State-of-the-art 2D/3D-sensoren kunnen micrometer-nauwkeurige, reproduceerbare tests-ideaal voor veeleisende kwaliteitsvereisten mogelijk maken.

Alles uit één enkele bron

Robot, sensoren, software en integratie - we leveren de volledige oplossing, klaar voor gebruik en afgestemd op uw proces.

Einde van knelpunten van kwaliteitscontrole in uw productie

De kwaliteitscontrole van complexe producten biedt veel bedrijven met grote uitdagingen. Handmatige inspecties zijn tijd -consumerend, vatbaar voor fouten en creëren knelpunten van productie. Robot.Sector biedt de oplossing voor deze problemen.

Conventionele kwaliteitscontrole

  • Tijd -consumerende handmatige inspecties veroorzaken knelpunten van productieproductie
  • Inconsistente resultaten door vermoeidheid en subjectieve beoordeling
  • Moeilijke gebieden blijven ongecontroleerd
  • Hoge commissietarieven en kostbare herwerken
  • Uitvallende aanpassing in productveranderingen
  • Beperkte documentatie en traceerbaarheid
  • Moeilijk op te schalen door een gebrek aan werknemers

Met Robot.Sector

  • Tot 70% snellere testcycli met hogere precisie
  • Consistente resultaten rond de klok zonder tekenen van vermoeidheid
  • 360 ° Test registreert ook moeilijk tot toegang tot gebieden
  • Verlaging van het comitétarief met gemiddeld 35%
  • Volledige documentatie en volledige traceerbaarheid
  • Naadloze integratie in hun stroom van goederen in de productie

Robot.Secteur Varianten - Om uw component te matchen

Onze testcellen zijn modulair en kunnen flexibel worden aangepast aan uw vereisten. Afhankelijk van de ruimtevereiste, cyclustijd en componentgrootte, gebruiken we compacte of krachtige robots van Denso, Mecademic of Epson - gecombineerd met de juiste sensoren en software voor uw toepassing.

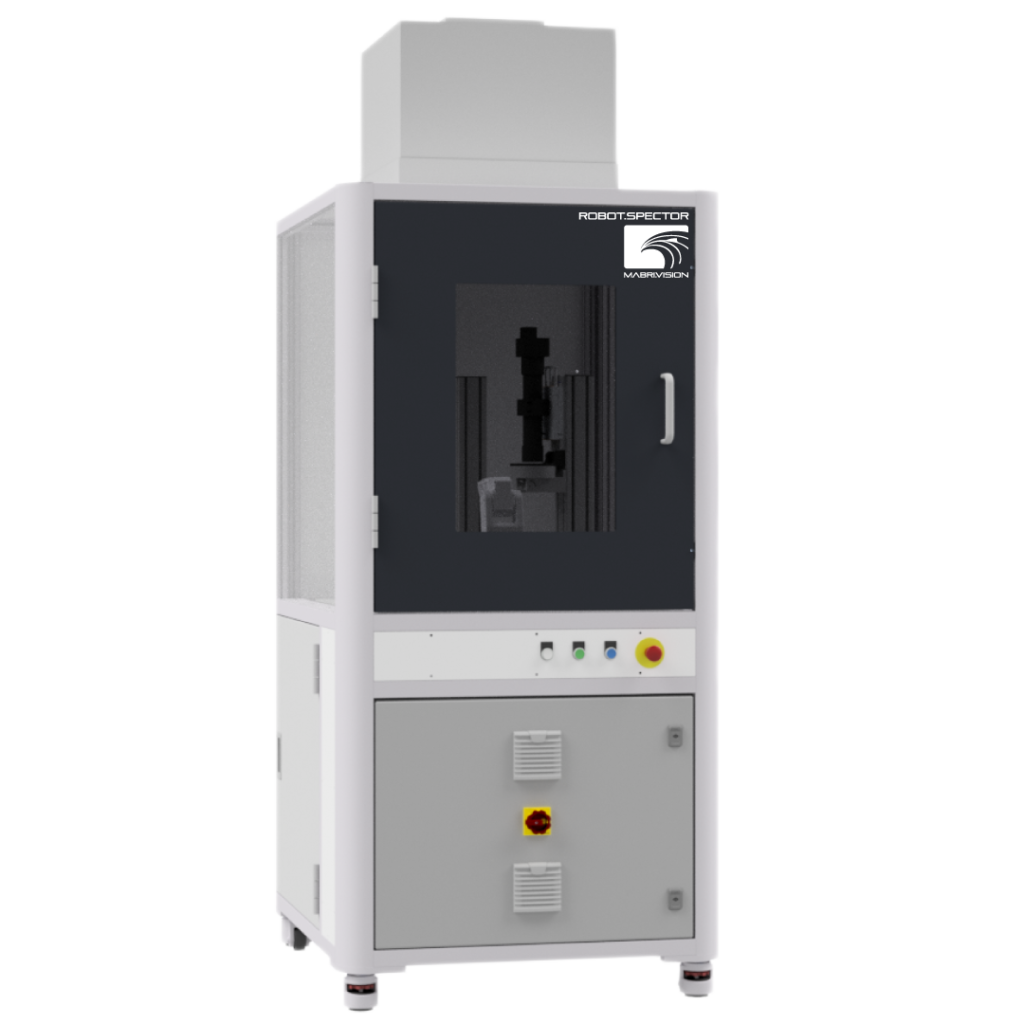

Robot.Secteur s

  • Armbereik: 260 mm
  • Betaalbelasting: 0,5 kg
  • Herhaalbaarheid: ± 0,005 mm
  • Maximale objectgrootte: 50 x 50 x 25 mm3

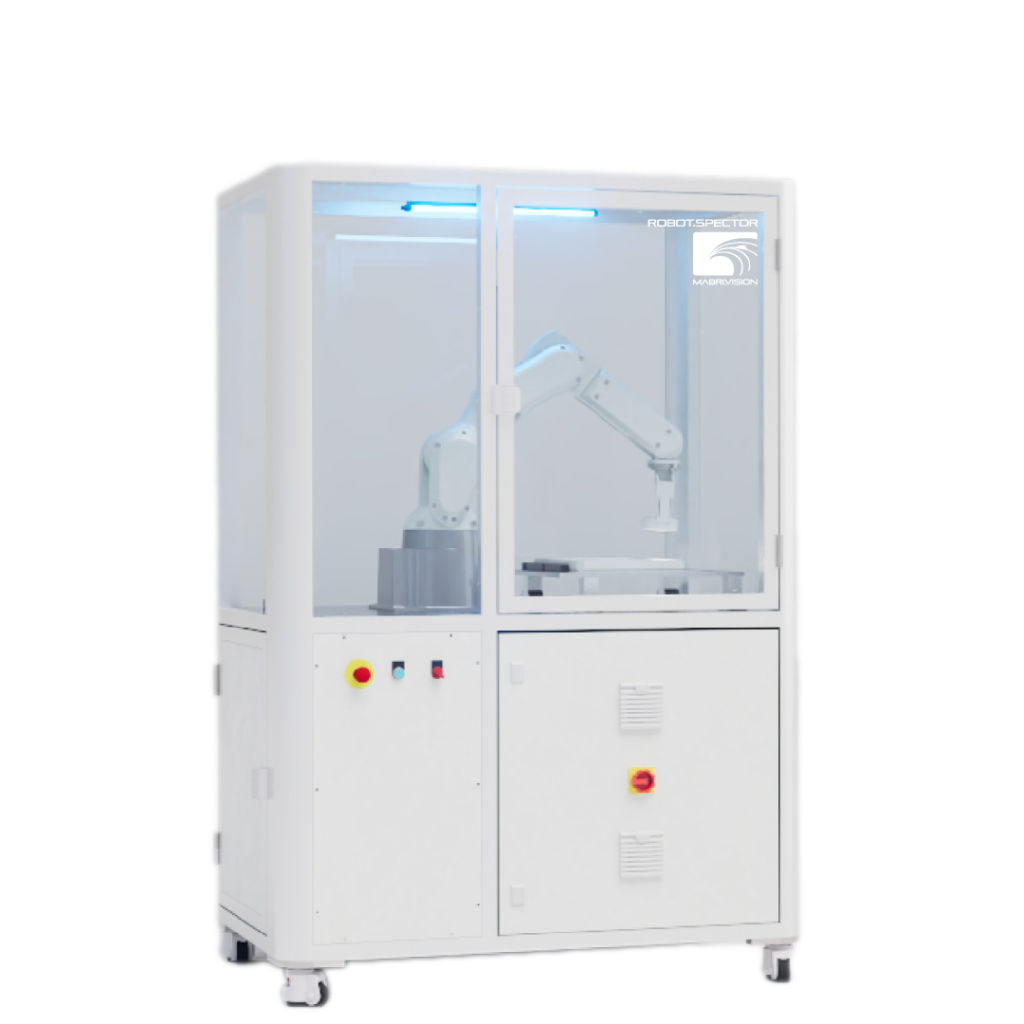

Robot.Secteur M

  • ARM -bereik: 505 mm
  • Betaalbelasting: 4 kg
  • Herhaalbaarheid: ± 0,02 mm
  • Maximale objectgrootte: 250 x 250 x 120 mm3

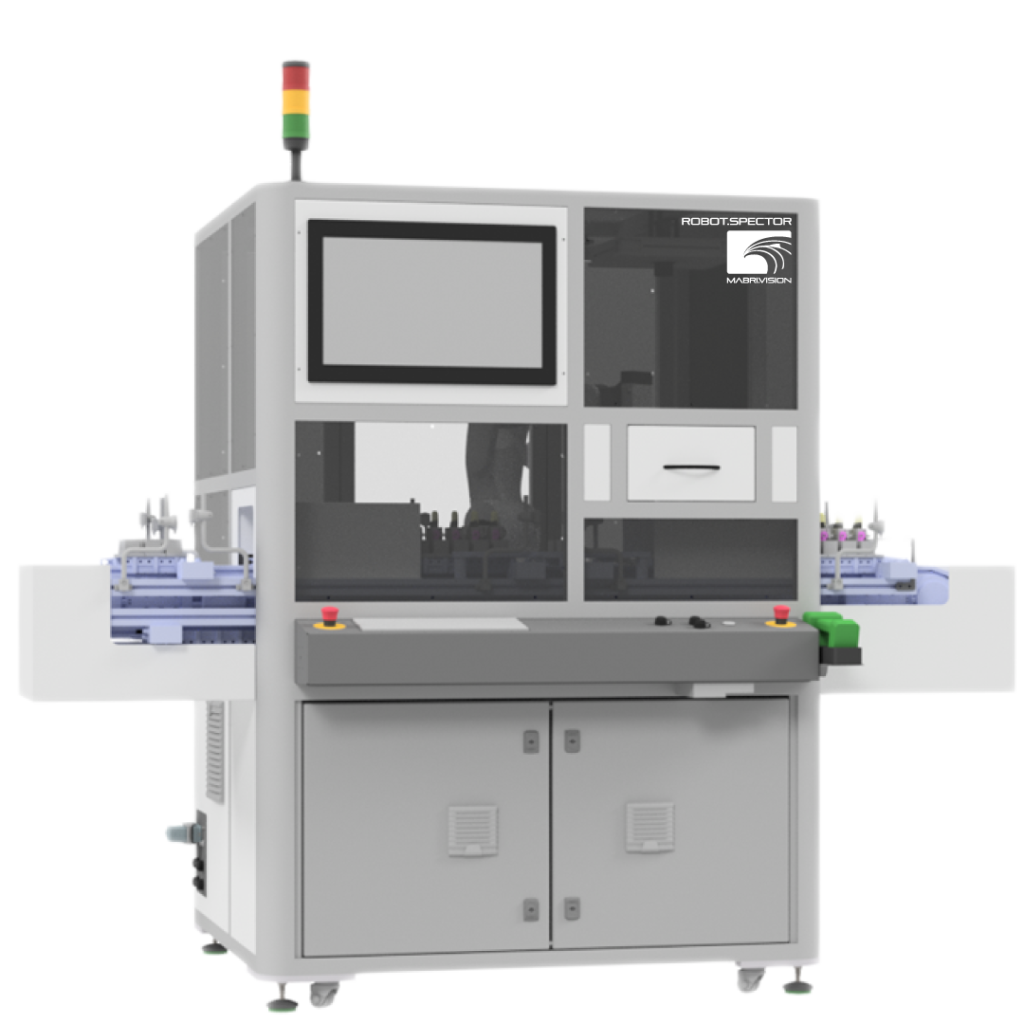

Robot.Secteur L

  • Armbereik: 710 mm
  • Nootbelasting: 7 kg
  • Herhaalbaarheid: ± 0,02 mm
  • Maximale objectgrootte: 400 x 400 x 200 mm3

Module -overzicht - Afgestemd op uw vereiste

 In de planningsfase selecteren we samen met u de juiste modules voor uw testcel. Van verbinding met uw productielijn tot geschikte milieutechnologie - onze apparatuur is afgestemd op uw proces.

Plantenintegratie en communicatie

Uitdagen

OPC UA

E/A Siemens Beckhoff

MES/ERP -verbinding

Barcode/ QR/ DMC -lezer

Ethercat

Ethernet/ IP

Rest API/ HTTP

Behandeling en toegankelijkheid

Lineaire assen 1 µm nauwkeurigheid

Roterende tafels

Productie van goederen en overdracht

AGV -verbinding

Demping met graniet

Milieu en beveiliging

ISO5 FFU -reinigingskamerfilter

ESD-professionele uitvoering

Veiligheidslichtgordijn

Heaf Door / Automatic Protective Door

Uitvoering als een cobot

Signaallichten

Staatsher

Gegevens en software

Receptbeheer

Gebruikersrollen

Auditlogboek

Procesprotocol

Testrapport Export (PDF/CSV)

Traceerbaarheidsmodule

Onderhoud en service

Onderhoud op afstand Anydesk TeamViewer

Onderhoudsdisplay

Service -intervallen

Kalibratiemodules

Hoogwaardige sensoren

Matrixcamera tot 65 mp

Lijncamera, TDI

3D-profiel gesneden sensor

Chromatische confocale/ lijn

Chr. Conf. Lijnsensor

Optische coherentietomografie OCT

3D gestructureerd licht

Laserscanmicroscopie LSM

Optische micrometer

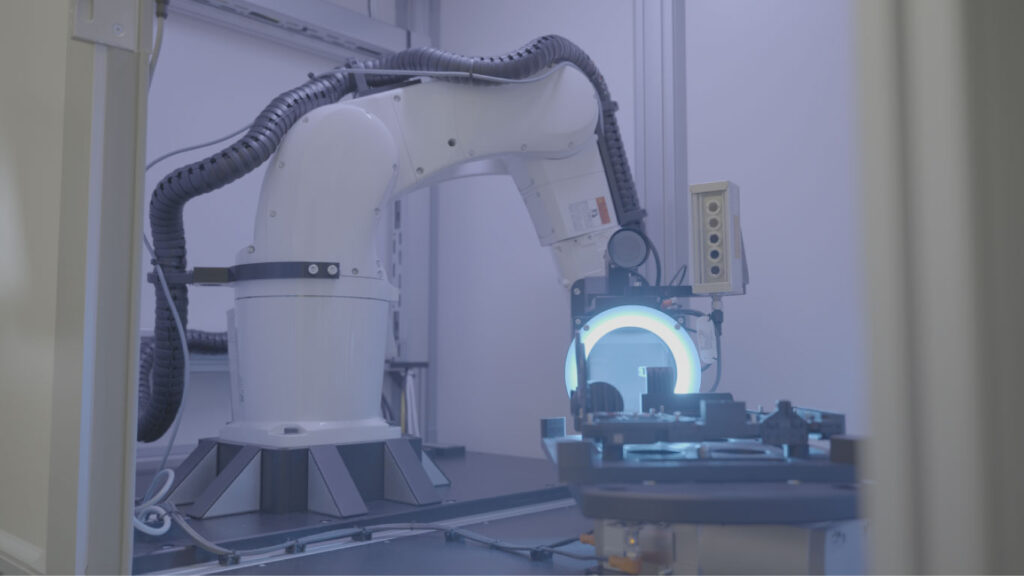

High -specion sensoren

De Robot.Sector integreert de nieuwste meettechnologieën voor de hoogste precisie. Van chromatische confocale sensoren tot laserscanmicroscopie tot optische micrometers en OCT-we combineren de optimale technologieën voor uw specifieke vereisten.

Onze sensoren bereiken metingen in het micrometerbereik en maken een betrouwbare detectie van zelfs de kleinste defecten, krassen, eigenaardigheden, deuken, poriën of scheuren mogelijk.

Zelfs de kleinste afwijkingen met de nauwkeurigheid van de micrometer herkennen en zorgen voor de hoogste productkwaliteit door precieze metingen in alle dimensies.

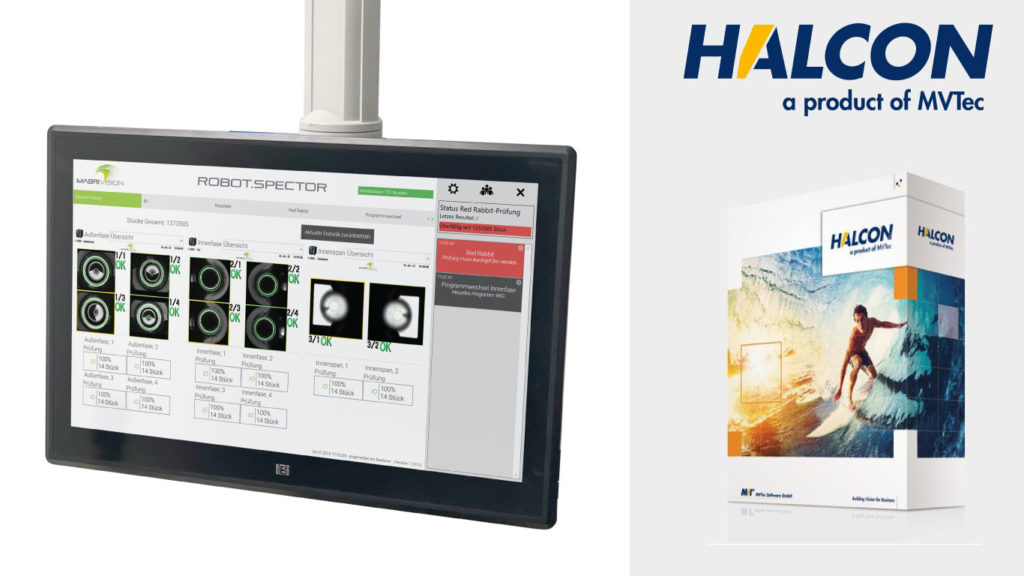

Gegevensbehandeling, Halcon en AI

Met onze Vision -software combineren we halcons voor het leiden van machine -visie -technologie met onze eigen oplossingen voor AI en Deep Learning (objectsegmentatie, anomalie -detectie en classificatie). Deze combinatie maakt een ongekende testnauwkeurigheid mogelijk, wat betekent dat zelfs complexe en moeilijke -om defecten te herkennen worden geïdentificeerd.

Ons platform vormt de softwarebasis voor de Robot.Sector en maakt volledig geïntegreerde opname, verwerking en opslag van alle testgegevens mogelijk.

Ons platform biedt uitgebreide analyse -opties en zorgt ervoor dat alle gegevens veilig en beschikbaar worden opgeslagen.

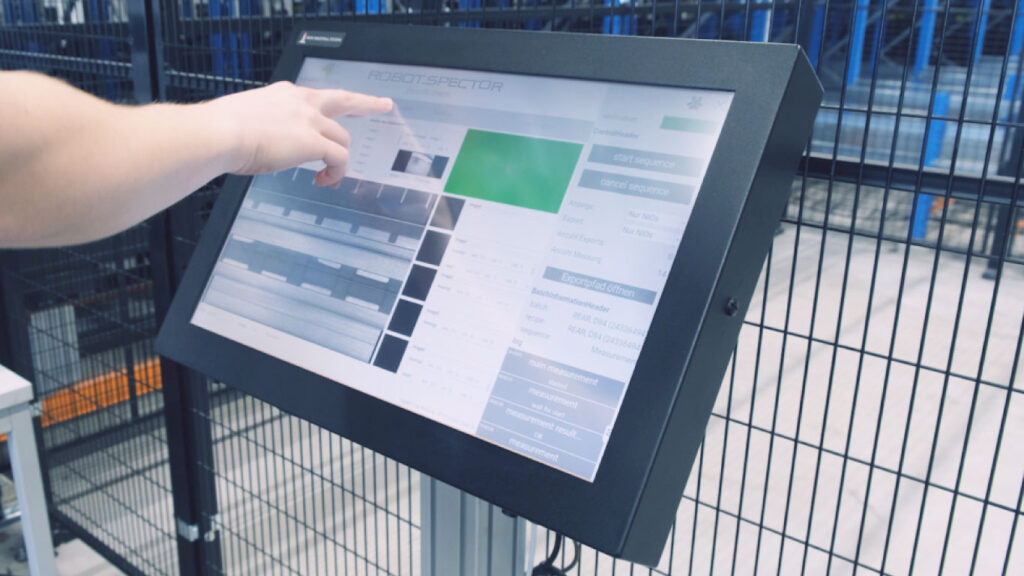

Aanpasbare processen en digitale tweelingen

Met de Robot.SPEPOR houdt u volledige controle over uw testprocessen. Met de intuïtieve gebruikersinterface kunt u zelf inspecties aanpassen, nieuwe testscenario's maken en parameters optimaliseren.

Onze digitale tweeling maakt de virtuele simulatie en optimalisatie van testaandrijvingen mogelijk voordat ze in echte productie worden geïmplementeerd.

Robot.Secteur in klantprojecten

Onze klanten vergroten hun doorvoer met Robot.Secteur, controleer nauwkeuriger en bieden aantoonbaar betere kwaliteit. In de volgende referenties laten we zien hoe onze testcellen de productieprocessen meetbaar verbeteren - met minder commissie, hogere procesbetrouwbaarheid en maximale transparantie.

Hoog -opzichtsinspectiesysteem voor geminiaturiseerde componenten van medische technologie

Een bekende fabrikant op het gebied van geminiaturiseerde componenten van medische technologie is gebaseerd op ons moderne testsysteem om handmatige testprocessen te verminderen, de productie-efficiëntie te vergroten en maximale nauwkeurigheid te garanderen. Dankzij de combinatie van 2D- en 3D-testtechnologie kunnen zelfs minimale oppervlakteafwijkingen betrouwbaar worden geïdentificeerd- voor consistent hoge productkwaliteit en geoptimaliseerde productieprocessen.

0,2 µm

Defectgrootte in de Z -richting

258 %

Hogere doorvoer

Compact 360 ° kwaliteitstest in de UV- en zichtbaarheidsgebied

RJ Laser Technology maakt gebruik van de robot.Secteur voor een volledig automatische 100 % visuele inspectie in het zichtbare en UV -spectrum. De testcel is uitgerust met een ronde tafel en speciaal ontworpen voor ruimte -reding gebruik in de schone kamer. Op deze manier kan de klant zijn kwaliteitscontrole automatiseren en deze zonder hiaten documenteren.

30

Testweergaven per component

3,2 µm

Pixelresolutie

Inline testsysteem voor cardiovasculaire implantaatcomponenten

Een belangrijke fabrikant op het gebied van CRM -geneeskunde -technologie is gebaseerd op onze volledig geautomatiseerde inline -testoplossing om de kwaliteitsborging te verbeteren. Door het gebruik van de nieuwste technologieën, waaronder optische coherentietomografie (OCT), worden een polarisatiegevoelige matrixcamera en on-the-fly-focus stacking-34 relevante kenmerken van de componenten nauwkeurig opgenomen. De robot -gebaseerde hantering en de standaard -gebaseerde gegevensdocumentatie maken een efficiënt en audit -compliant examen mogelijk.

0,005 inch

Minimale afstand

320 %

Doorvoerverhoging

Robot-geleide DMC-verificatie

Een fabrikant van precisiecomponenten controleert gegevensmatrixcodes met de robot.Sector. Dankzij de modulaire structuur kunnen verschillende scanners flexibel worden gebruikt op de robot-gezichten naar het component-, oppervlak- en codetype. De software maakt de automatische abscan van elk raster mogelijk - snel, betrouwbaar en in overeenstemming met de audit.

1,6 jaar

Amortisatieperiode

230 %

Doorvoerverhoging

Onze projectbenadering in drie fasen

Met ons 3-fase model structureren we de hele levenscyclus van uw testproject-van projectvoorbereiding tot systeemrealisatie voor service en onderhoud.

Fase 1

Projectvoorbereiding
gedeelde briefing, het verduidelijken van vereisten en het controleren van haalbaarheid.
Het is belangrijk voor ons dat u een ervaren contactpersoon hebt. In deze fase wordt u verzorgd door een van onze managing directors.
1. Analyse van uw testverzoek
2. Haalbaarheidsonderzoek met eerste tests
3. Creatieconcept en aanbieding

Fase 2

Projectrealisatie
van het concept naar het voltooide systeem.
Deze fase wordt verzorgd door een van onze technische projectmanagers.
1. Commissie / aftrap
2. Ontwerpkwalificatie (DQ)
3
.

Fase 3

van service en onderhoud
is ons grootste doel.
Ons serviceteam is hier op elk moment beschikbaar.
1. Service
2. Onderhoud
3. Voorraad reserveonderdelen

Robot.Secteur ROI -calculator

Bereken uw potentiële besparingen en het rendement op de investering met de robot.

5%
100 €
50000 Onderdelen
60 Sec.
40 €
150000 €
87.500 €

Op basis van een gemiddelde verlaging van het comitétarief met 35%

33.333 €

Gebaseerd op een gemiddelde vermindering van de testtijd met 70%

120.833 €
1,2 jaar

Tijd tot de investering voltooid is

142%

Rendement op investeringen gedurende een periode van 3 jaar

Uw individuele ROI -analyse

Op basis van hun input zou de implementatie van de Robot.Sector leiden tot een jaarlijkse besparing van € 120.833 . De investering zou zichzelf na 1,2 jaar en 142% bereiken

Neem contact met ons op voor een gedetailleerde analyse die is afgestemd op uw specifieke vereisten.
