MV.EYE PL1
Testen van vorm en defecten van gietstukken.
MV.EYE PL1
Testen van vorm en defecten van gietstukken.
MABRI.VISION bouwt optische inspectiesystemen voor de vorminspectie van gegoten onderdelen en de detectie van oppervlakteporiën en holtes. Poriën en holtes op functionele oppervlakken leiden tot storing van componenten. Door een betrouwbare inline controle kunnen deze defecten in een vroeg stadium worden opgespoord.
Het MV.EYE PL1-inspectiesysteem is uitgerust met robotgestuurde machine vision-camera's, die een efficiënte en nauwkeurige detectie van de vorm en de betrouwbare detectie van oppervlaktedefecten mogelijk maken. Het inspectiesysteem kan in de productielijn worden geïntegreerd of handmatig worden geladen.
Toepassingen
- Testen van gietstukken
examens
- Defecten
- vorm
- aanwezigheid
- volume
Industriesectoren
- Automobiel
- Metaalverwerking
- Lichtgewicht constructie

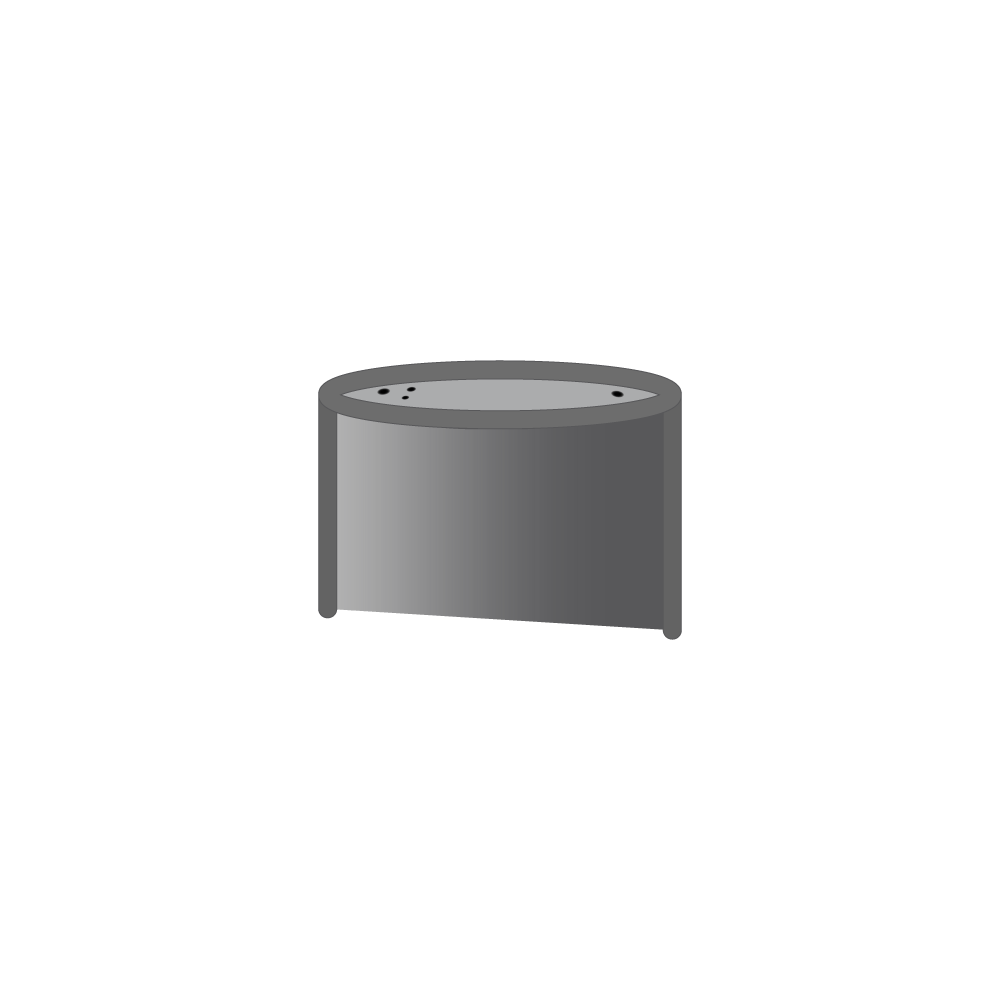

Het MV.EYE PL1-systeem maakt de detectie mogelijk van oppervlakteporiën en holtes op functionele oppervlakken die kunnen ontstaan tijdens het aluminiumspuitgietproces.

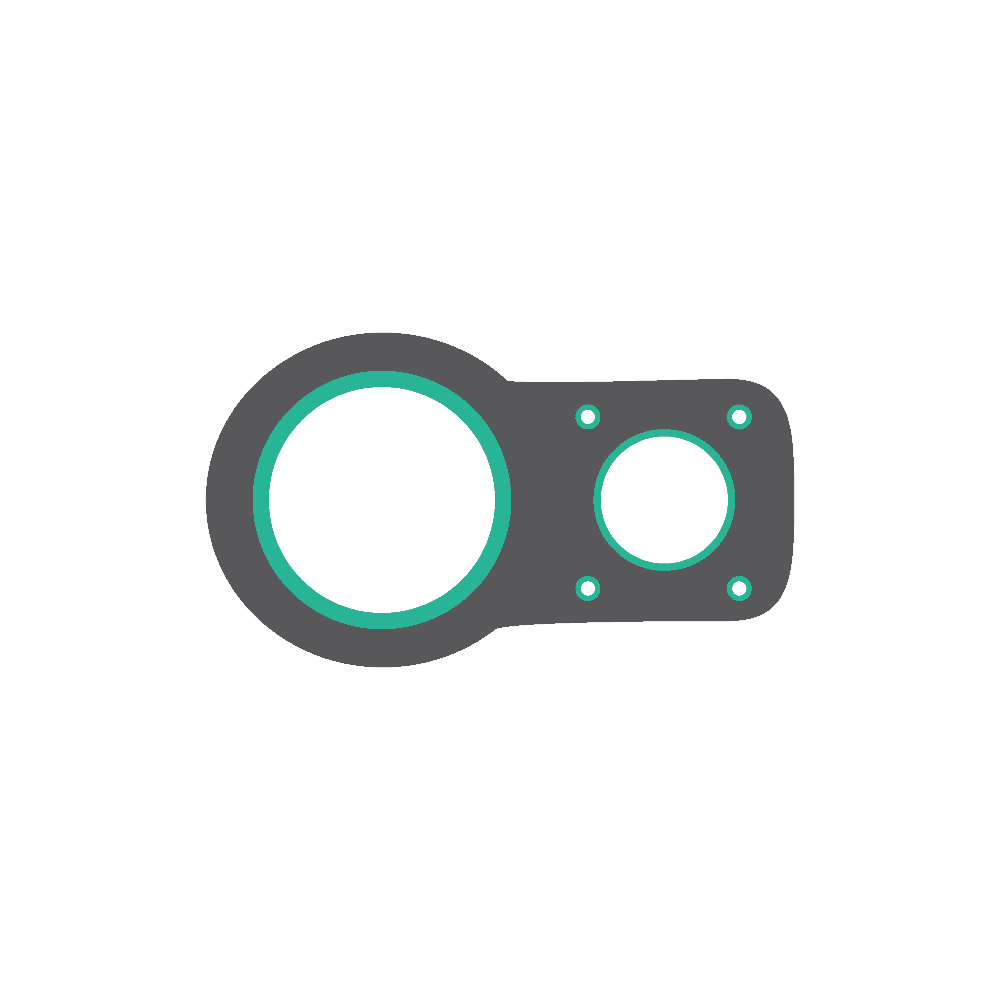

Gebruik het MABRI.VISION inspectiesysteem om de vorm van uw componenten volledig te inspecteren. Profiteer van optimalisatie via opgeslagen en geanalyseerde gegevens.

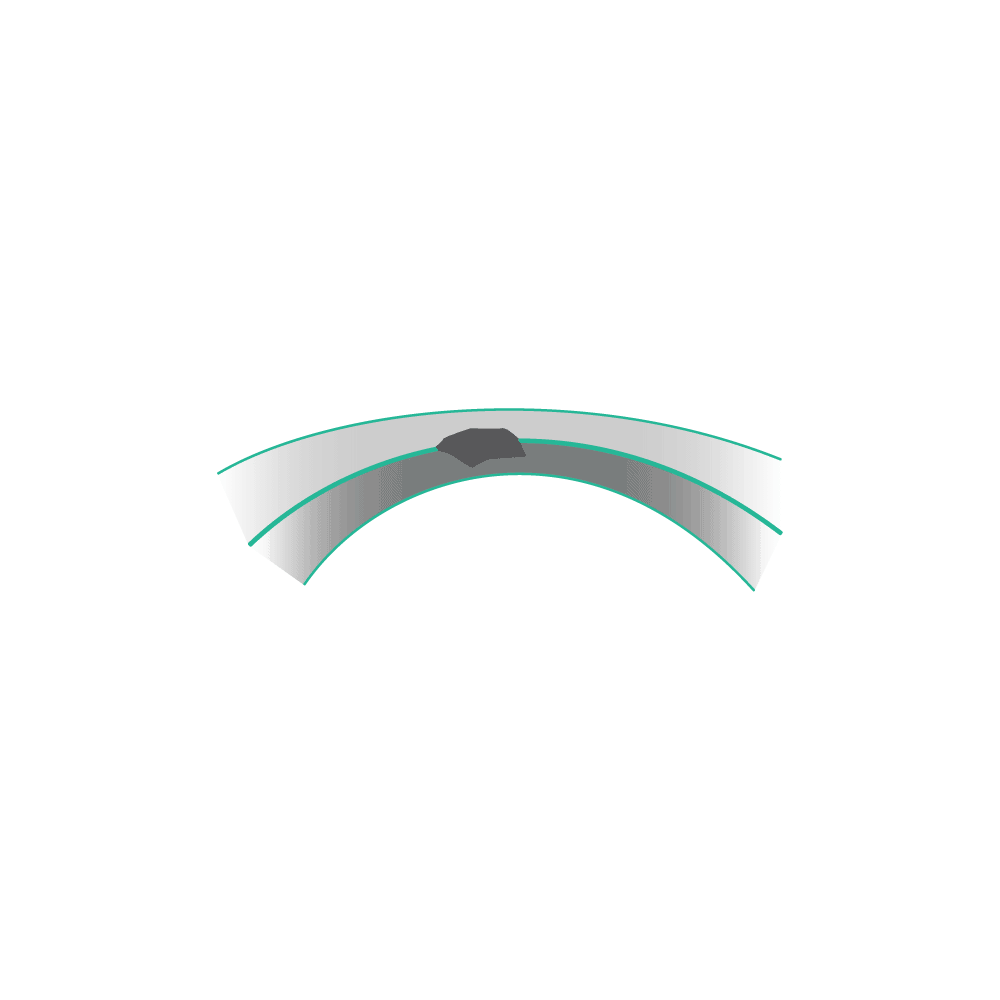

Ons MV.EYE PL1-testsysteem zorgt voor een snelle en betrouwbare detectie van gebreken, groeven, krassen en deuken op functionele en gegoten oppervlakken.

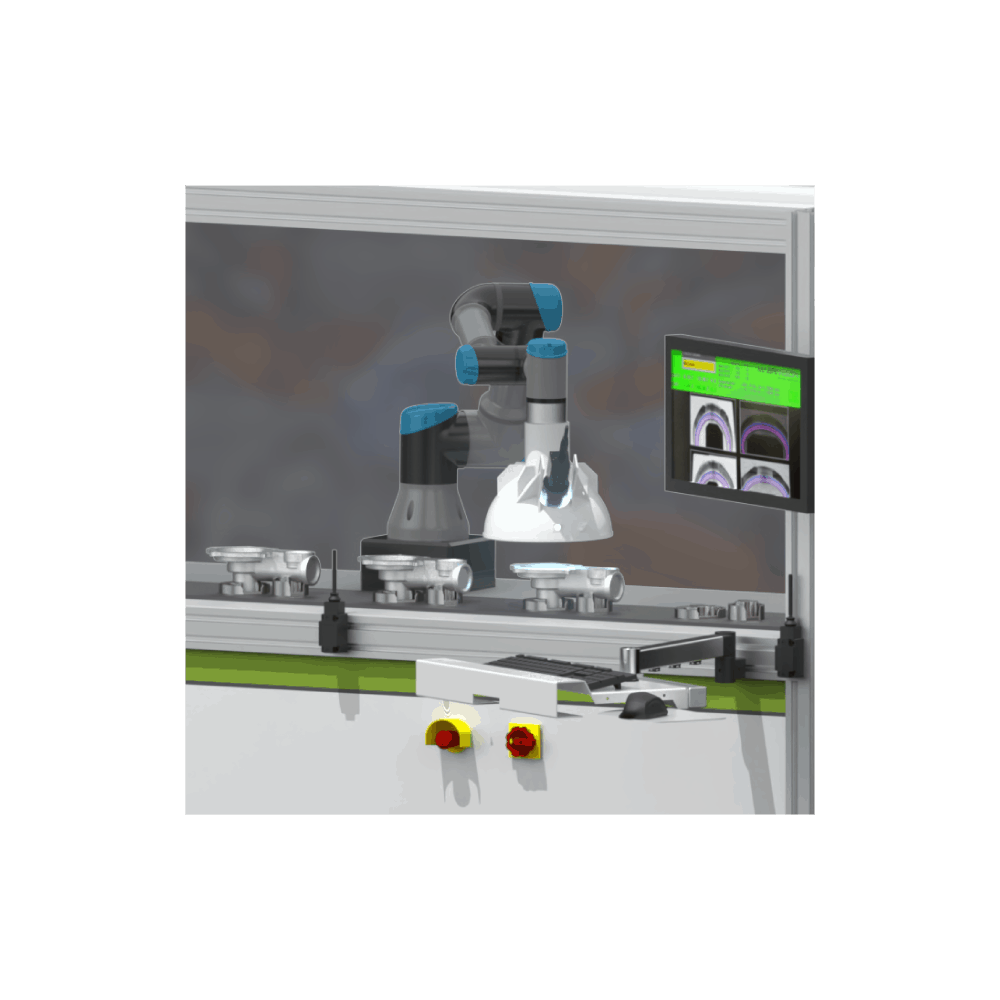

Door middel van robotgestuurde sensoren kunnen de componenten vanuit verschillende perspectieven worden gecontroleerd. Door het gebruik van grijparmen kunnen beschadigde onderdelen direct worden uitgezocht.

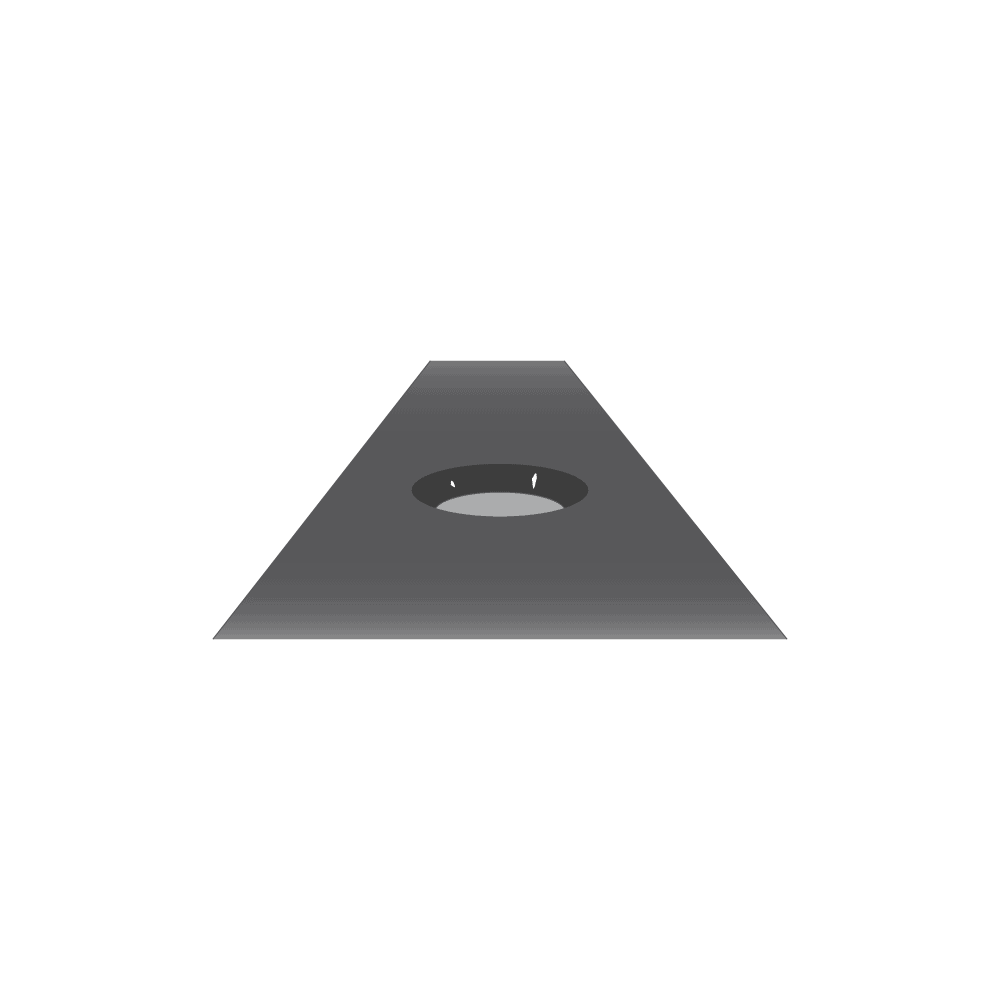

Dankzij het gebruik van speciale optiek kunnen zelfs moeilijk bereikbare plaatsen worden gecontroleerd met het MV.EYE PL1 testsysteem. Interne oppervlakteporiën worden in 360° geregistreerd.

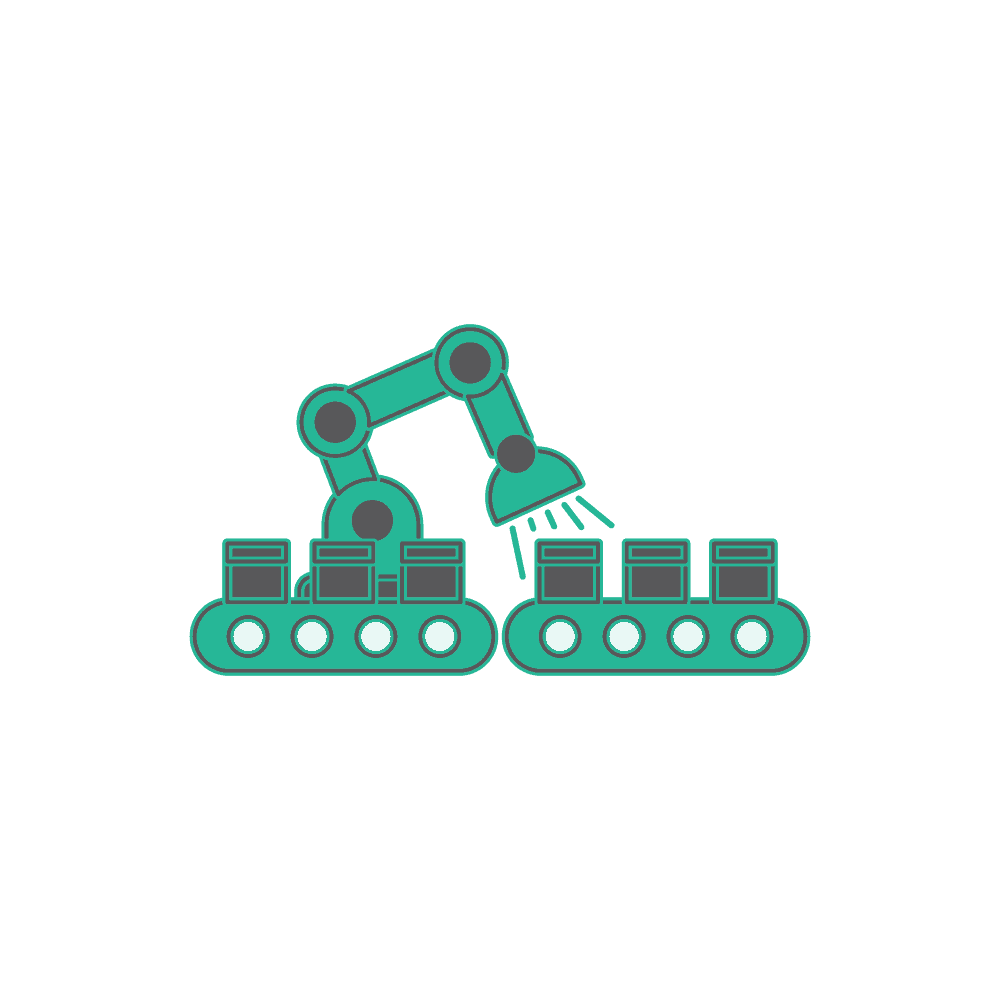

Het testen van de relevante features vindt plaats tijdens de productiecyclus en kan daardoor probleemloos in uw productielijn worden geïntegreerd. Ons MV.EYE PL1-systeem biedt alle gangbare industriële interfaces.
Specificaties
TEST
| Cameraresolutie | 2 MP, 5 MP en 21 MP |
| Grootte van beeldveld | Maximaal 5104 x 4092 pixels |
| Kleinste defectgrootte | (0,1 x 0,1) mm² |
| verlichting | LED in wit, blauw en rood |
INTERFACES EN SOFTWARE
| Interfaces | ProfiNet, Ethernet |
| koppel | 22 inch-monitor |
| software | MV.IMAGING, Keyence XG-X |
| Functies en modules | Recepten, databases, gebruikersbeheer |
SYSTEEM (AFHANKELIJK VAN VERSIE)
| Afmetingen (B x D x H) | (1,90 x 1,30 x 2,00) m³ |
| Gewicht | 500 kg |
| beoordeelde capaciteit | 2,1 kW |
| zorg | 100-240V |
Universeel: kan op verschillende manieren gebruikt worden.
Metaalverwerking
Het MABRI.VISION testsysteem is ideaal voor het testen van gegoten onderdelen op topsnelheid en voor het detecteren van oppervlakteporiën, eigenaardigheden en defecten.
Lichtgewicht constructie
Profiteer van het inline testen van vormen, toleranties en defecten in lichtgewicht constructies. Zelfs moeilijk bereikbare gebieden worden in de kortst mogelijke tijd en met hoge nauwkeurigheid geregistreerd.
auto-
Het MV.EYE PL1 testsysteem wordt gebruikt in de auto-industrie vanwege de snelle meetcyclus en de soepele integratie in geautomatiseerde productieprocessen.
