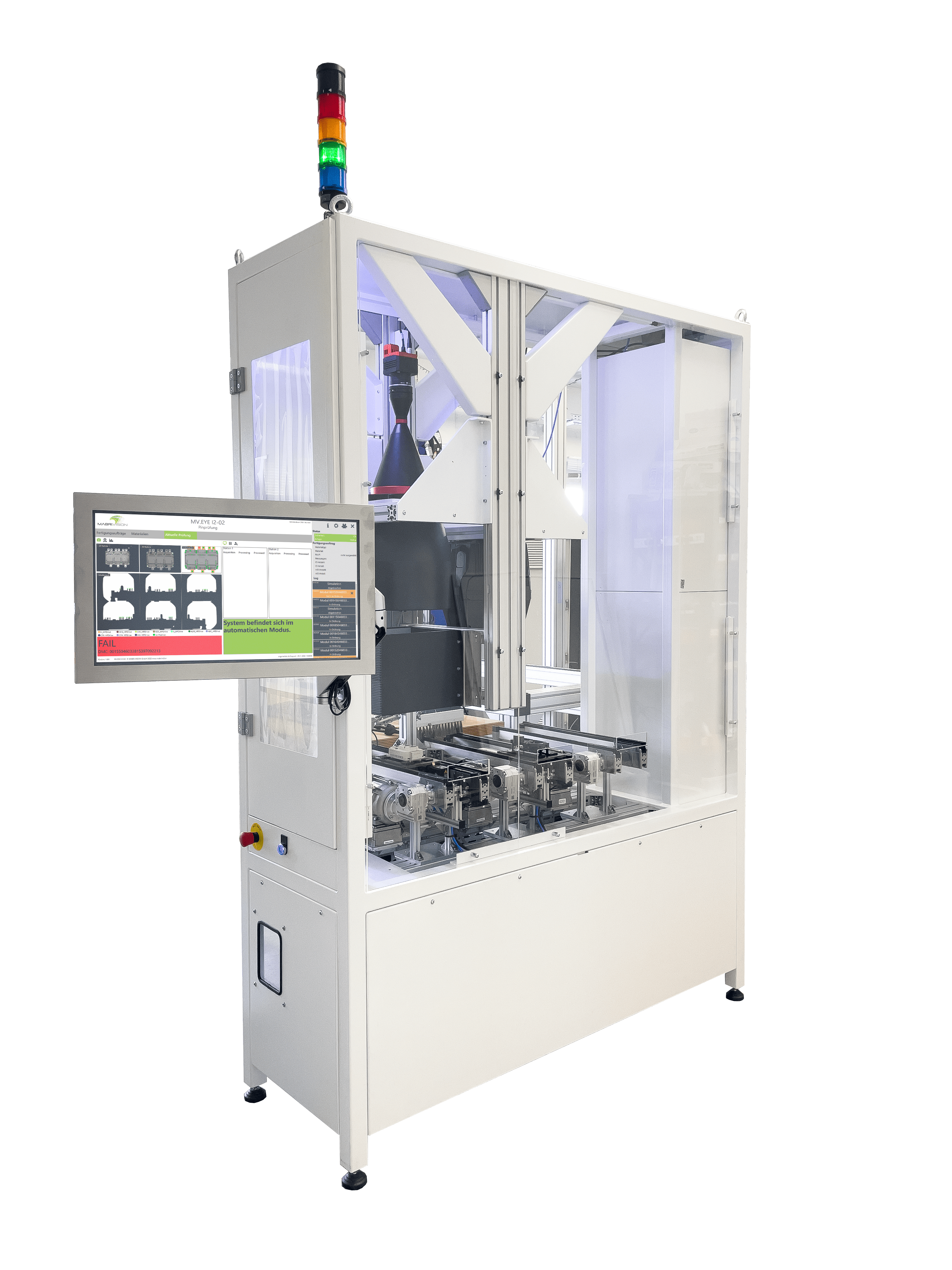

Met de CARRIER.SPECTOR biedt MABRI.VISION een inline-compatibele zichtoplossing voor naadloze kwaliteitscontrole in uw productielijn. De CARRIER.SPECTOR maakt contactloze inspectie van 2D- en 3D-componentkarakteristieken mogelijk en kan naadloos worden geïntegreerd in de systeemomgeving met behulp van gangbare industriële interfaces.
Speciale eigenschappen van de CARRIER.SPECTOR zijn de hoge snelheid van de inspectieprocessen, waardoor inspectie in de productiecyclus mogelijk is, evenals de kant-en-klare systeemstructuur.

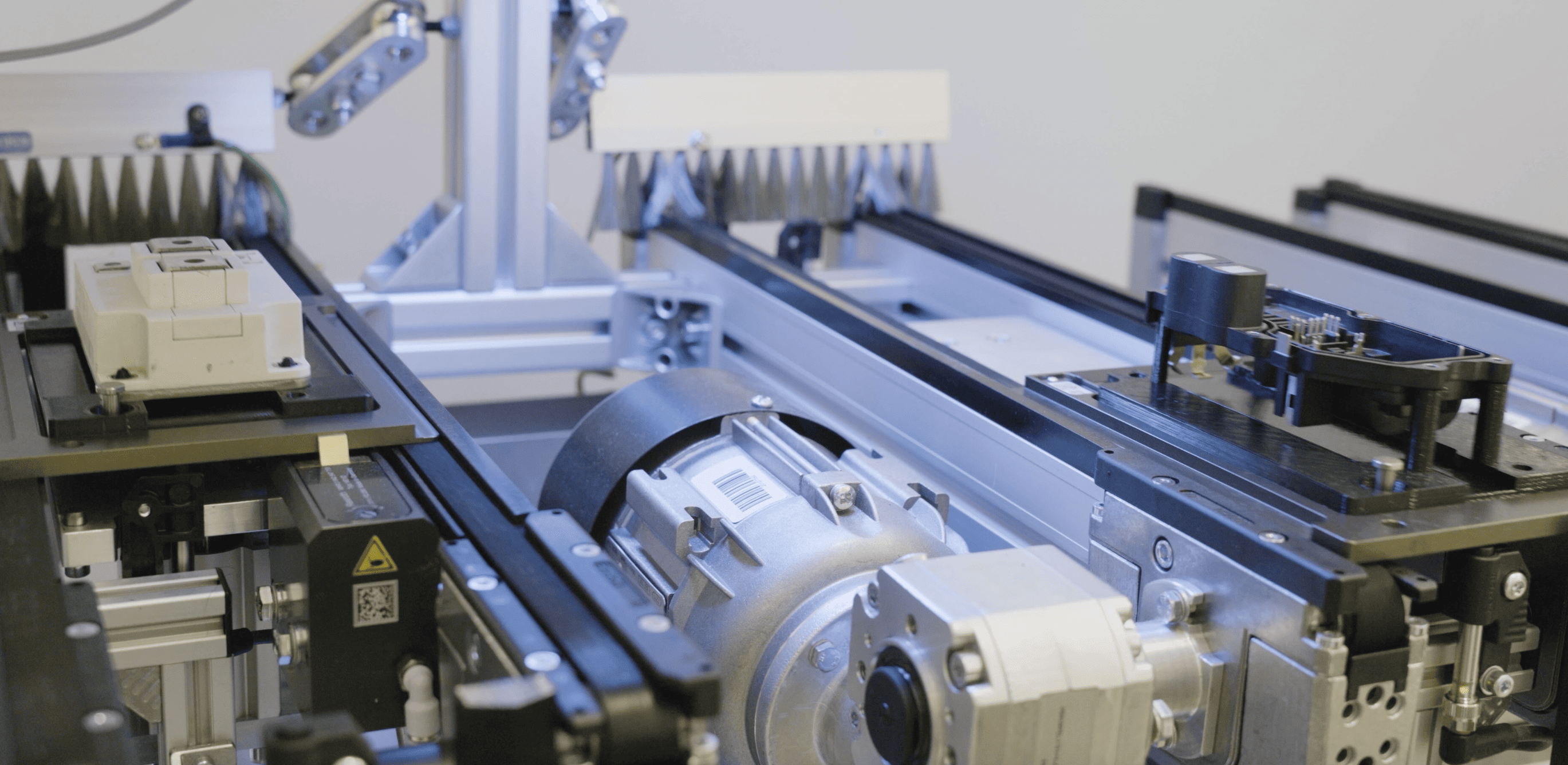

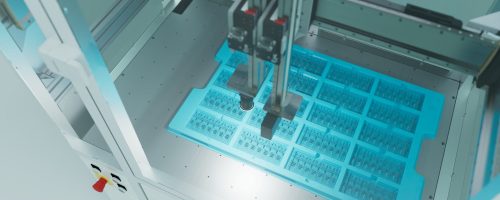

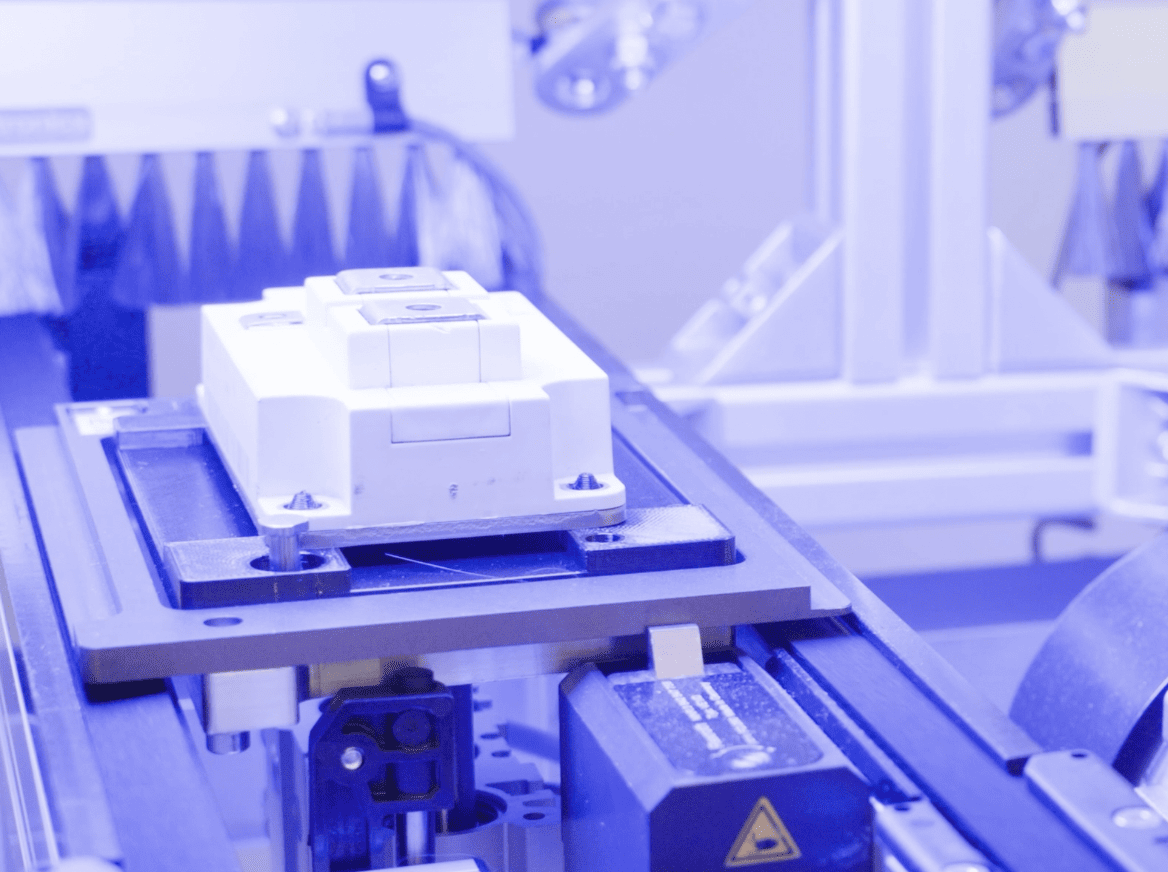

Door het gebruik van goederendragersystemen kan een bijzonder hoge testcyclus worden bereikt. Met de CARRIER.SPECTOR kunt u complete inspecties uitvoeren met een productiecyclus van minder dan 5 seconden. Bij een 24/7 benutting van uw productiecapaciteit passeren jaarlijks ruim 5 miljoen onderdelen het testsysteem.

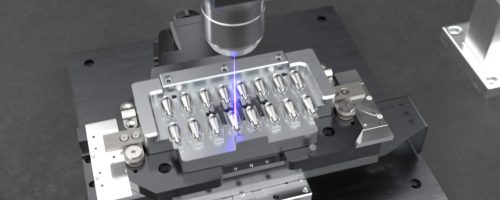

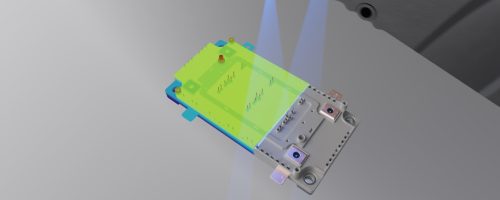

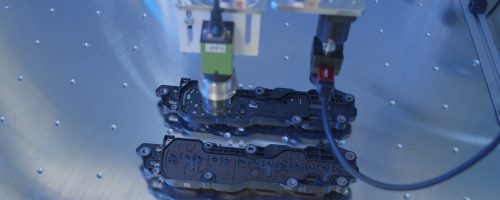

Om de benodigde testprotocollen van onze klanten in kaart te brengen, combineren wij verschillende sensoren in het testsysteem. Vaak wordt gebruik gemaakt van de combinatie van lasertriangulatie en optische micrometer voor 3D-kenmerkherkenning en telecentrische zichtsystemen over grote oppervlakken met camera's voor 2D-kenmerkdetectie.

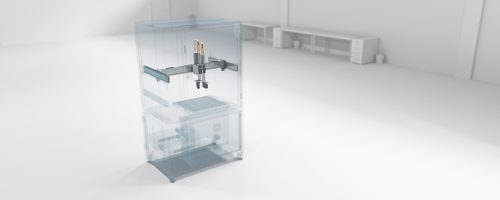

De CARRIER.SPECTOR is een kant-en-klare oplossing die weinig inspanning vergt en binnen een mum van tijd klaar is voor gebruik. Dankzij de eenvoudige installatie en automatische configuratie maakt deze robot een snelle integratie in productieomgevingen mogelijk.
Dankzij de mogelijkheid om verschillende sensoren zoals camera's en triangulatie te integreren, kan de CARRIER.SPECTOR individueel worden afgestemd op de specifieke testvereisten van de klant.

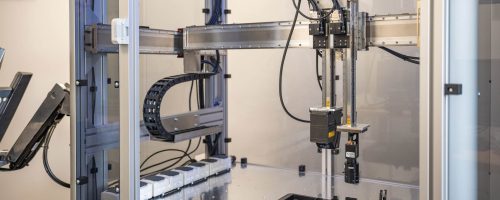

Afhankelijk van de wensen van de klant kunnen de assen in verschillende maten worden gemaakt, waardoor het systeem geschikt is voor verschillende productieomgevingen.
Of u nu bestaande testrecepten wilt optimaliseren of compleet nieuwe processen voor verse producten wilt creëren - u heeft de touwtjes in handen. Dit zorgt niet alleen voor maximale efficiëntie, maar ook voor aanpassingsvermogen om aan de eisen van uw productie te voldoen.

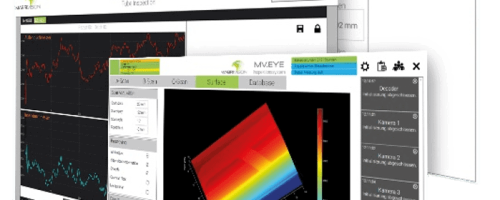

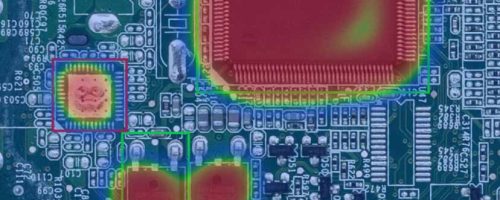

Met onze vision-software combineren we de toonaangevende machine vision-technologie van HALCON met op kunstmatige intelligentie (AI) gebaseerde beeldverwerking. Het resultaat? Een krachtige synergie: snelle detectie en maximale precisie.
Maximaliseer uw efficiëntie met de CARRIER.SPECTOR. Elke seconde telt in de productie. Onze technologie versnelt uw kwaliteitscontroles en zorgt voor een snel rendement op uw investering.
Menselijke fouten behoren tot het verleden. Vertrouw op CARRIER.SPECTOR voor consistente, geautomatiseerde en foutloze kwaliteitscontrole.
Optimaliseer uw productieprocessen met onze individueel aanpasbare softwaremodules voor machinetesten en productie-integratie. Bereik maximale efficiëntie en precisie in machine vision.

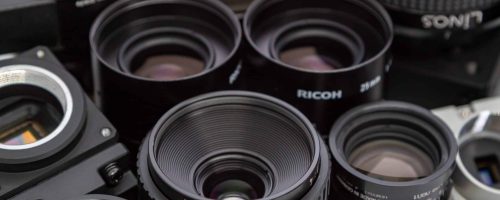

Integreer de nieuwste matrixcamera's, lijnscancamera's en 3D-profielsectiesensoren in de GANTRY.SPECTOR voor de hoogste beeldkwaliteit en gedetailleerde componentinspectie. Onze oplossingen zijn ontworpen voor maximale flexibiliteit en prestaties in industriële cameratoepassingen.
Van standaard industriële interfaces tot maatwerkoplossingen zoals PLC-integratie, schakelkastbouw en cleanroomtechniek - ons aanbod aan automatiseringsoplossingen zorgt voor een naadloos productieproces en maximale betrouwbaarheid.
Optimaliseer uw productieprocessen met onze individueel aanpasbare softwaremodules voor machinetesten en productie-integratie. Bereik maximale efficiëntie en precisie in machine vision.
Integreer de nieuwste matrixcamera's, lijnscancamera's en 3D-profielsectiesensoren in de GANTRY.SPECTOR voor de hoogste beeldkwaliteit en gedetailleerde componentinspectie. Onze oplossingen zijn ontworpen voor maximale flexibiliteit en prestaties in industriële cameratoepassingen.
Van standaard industriële interfaces tot maatwerkoplossingen zoals PLC-integratie, schakelkastbouw en cleanroomtechniek - ons aanbod aan automatiseringsoplossingen zorgt voor een naadloos productieproces en maximale betrouwbaarheid.
| Bijlage | |
|---|---|
|
Spanning |
230 V AC |
|
frequentie |
50 Hz |
|
Prestatie |
<3,5 kW |
|
Milieueisen |
+ 15° C tot + 35°C niet-condenserend Verandering max. +/- 3°C/d Relatieve vochtigheid: <=60% +/- max. 5%/d |
|
installatie gebied |
ca. 1,8m² |
|
Afmetingen (L x B x H) |
ca. 970 mm x 1832 mm x 2542 mm |
|
Dimensies |
ca. 600 kg |
|
volume |
55dB (geschatte waarden) |
| INDUSTRIE PC | |
|---|---|
|
CPU |
CPU Intel Core i7 |
|
Harde schijven (Systeem / Windows) |
2x 1TB HDD in RAID 1 |
|
besturingssysteem |
Windows 10 Enterprise |
|
werkgeheugen |
16 GB |
| PROEFSTATIONS | |
|---|---|
|
3D-oppervlakte-inspectie |
|
|
Lijnbreedte |
tot 2 x 240 mm |
|
Z-meetbereik |
tot 120 mm |
|
Resolutie X |
tot 12,5 µm |
|
Resolutie Z |
tot 1,6 |
|
2D/3D-schaduwwerptest |
|
|
megapixels |
5 MP |
|
X beeldveldgrootte |
tot 700 mm² (10 x 70 mm) |
|
Pixelresolutie |
tot 4,3 µm |
|
2D telecentrische inspectie |
|
|
megapixels |
tot 71MP |
|
X beeldveldgrootte |
tot 237 mm |
|
Y beeldveldgrootte |
tot 168 mm |
Met onze machine vision-software kunnen we controleren op maatnauwkeurigheid, defecten, anomalieën en aanwezigheid, en barcodes, QR-codes, datamatrixcodes en OCR lezen. Wij stemmen de testopdracht graag met u af.

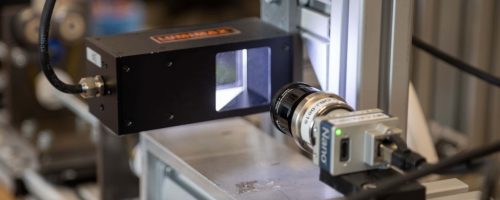

We integreren matrixcamera's van 0,3 MP tot 50 MP en lijnscancamera's tot 17k. Bij triangulatiesensoren varieert de lijnbreedte van 8 mm tot 320 mm. Door het platformkarakter van de CARRIER.SPECTOR kunnen ook speciale sensoren zoals codelezers worden geïntegreerd.
De CARRIER.SPECTOR is zo ontworpen dat we ook alternatieve camera’s of sensoren op het systeem kunnen aansluiten. Het is voor de klant niet mogelijk om camera's of sensoren te integreren. Het systeem beschikt over digitale I/O's zodat ook andere actuatoren, zoals grijpers, in het systeem kunnen worden geïntegreerd.
De CARRIER.SPECTOR kan als stand-alone systeem worden gebruikt of in een lijn worden geïntegreerd. Indien het systeem in uw productieprocessen wordt geïntegreerd, plannen wij samen met u de mechanische en elektrische interfaces. Componenten kunnen worden aangeleverd via transporttechniek, goederendragers of robots. Bent u op zoek naar een turnkey totaaloplossing, neem dan contact met ons op. Wij ondersteunen u graag bij de planning en uitvoering.
De CARRIER.SPECTOR kan worden aangestuurd via Profinet, TCP/IP, Digitale I/O.

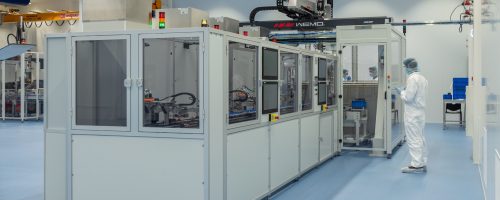

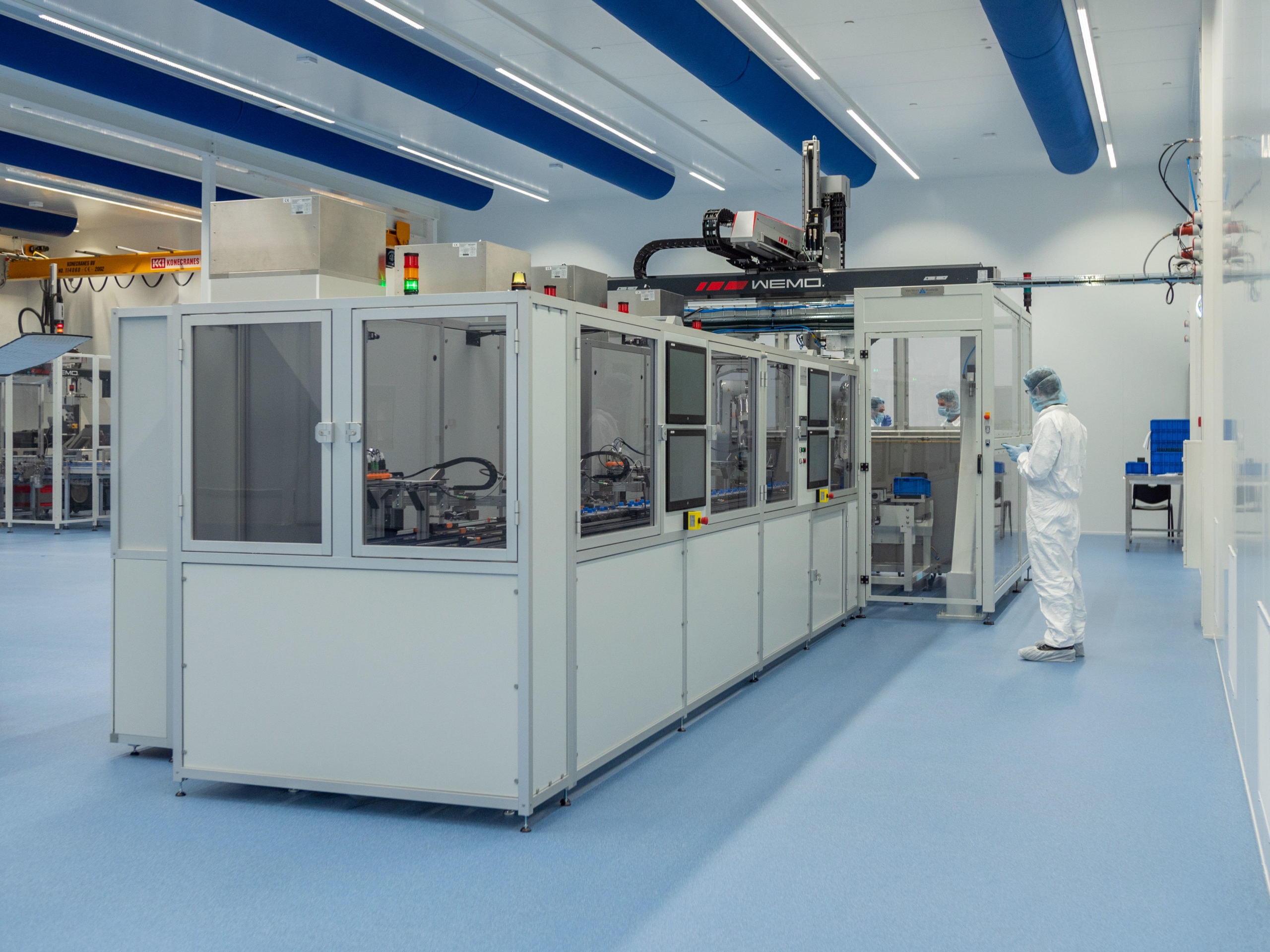

Wij bieden ook een variant van de CARRIER.SPECTOR aan die in de cleanroom kan worden gebruikt. Naast een FFU bieden wij voor het systeem ook automatische hefdeuren en reinigingsunits aan.
We zijn beperkt door de grootte van de geïnstalleerde lineaire assen. Dit resulteert in een maximaal testvolume van ongeveer 1.000 x 1.000 x 600 mm. Wilt u een groter onderdeel laten testen, neem dan gerust contact met ons op.
We integreren continu verdere modules in ons platform. Modules zoals gebruikersbeheer, batchbeheer, automatiseringsontwerper, testprocedures, databases of audittrails zijn al geïntegreerd. Heeft u speciale wensen, neem dan gerust contact met ons op.
Bewegingsvolgordes van de assen kunnen na training door de operator worden aangepast met behulp van onze automatiseringsontwerper. Ook werken we eraan dat proefrecepten zelfstandig door onze klanten kunnen worden aangepast.
De CARRIER.SPECTOR is een kant-en-klare testfaciliteit die als een enkele cel kan worden geëxploiteerd. Door het grote werkgebied van het portaalsysteem kunnen verschillende componentgroottes worden getest. Hierdoor is het systeem zeer flexibel en hoeft het niet opgezet te worden. Deze flexibiliteit maakt de CARRIER.SPECTOR ideaal voor dynamische productieplanning.
Als onderdeel van de inbedrijfstelling bieden wij een basistraining aan over de bediening en het onderhoud van de CARRIER.SPECTOR. Om programmaprocessen aan te passen adviseren wij een deskundige training, die wij ter plaatse op uw productielocatie kunnen uitvoeren.
Wij bieden modules voor het kalibreren van het machine vision systeem. Indien gewenst wordt een regelmatige herhaling van de kalibratie gespecificeerd en gedocumenteerd in het testplan. Dit zorgt ervoor dat de GANTRY.SPECTOR alleen gekalibreerde testen uitvoert.
Voor de CARRIER.SPECTOR bieden wij onderhouds- en servicecontracten aan op verschillende niveaus. Wij stemmen graag met u een passend aanbod af.
Bij technische problemen of softwareproblemen staat onze klantenservice voor je klaar. Afhankelijk van het servicecontract bieden we verschillende responstijden en beschikbaarheidsperioden.
